תַקצִיר
הגנה מפני תקלות קרקע במעגלים חשמליים, ציוד ותאונות שריפה חשמליות הנגרמות על ידי זרמי תקלות קרקע הופכים יותר ויותר לצורך יומיומי. עבור הצמתים העיקריים הצורכים אנרגיה בצד המשתמש, תוכנן ומתקין ממסר זרם שיורי כדי לעקוב אחר מצב הזרם השיורי של כל מעגל משתמש באנרגיה בזמן אמת. באמצעות ניטור בזמן אמת אחר השימוש באנרגיה ופרמטרי הספק הקשורים לכך, הבטיחות, האמינות ויעילות התחזוקה של השימוש באנרגיה משתפרים, עלות העבודה של התחזוקה מופחתת והניטור ללא השגחה של זרם שיורי מתממש. באמצעות ניטור בזמן אמת של שימוש באנרגיה, איסוף נתונים והתראה, המעקב אחר הזרם השיורי במערכת חלוקת החשמל והגנה על תקלות הקרקע של המשתמש' מסופק למניעת תאונות שריפה ו תאונות הלם חשמלי אישי הנגרמות עקב זרם שיורי. להלן מבוא קצר ליישום ממסר זרם השיא של ASJ של החברה שלנו' בפרויקט בית מרפסת המים סביב האי המלדיביים.
סקירה כללית

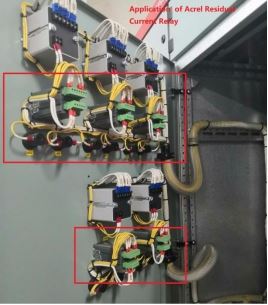

בתי העיירות למים סביב האי במלדיביים משמשים בעיקר לקבלת תיירים מכל רחבי העולם. תדר אתר היישום הוא 50 הרץ והמתח הוא 220V TT או קווי קווי חלוקת חשמל במערכת. הלקוח מקווה לפקח על הזרם השיורי של הקו על ידי התקנת ממסר זרם שיורי בארון ההפצה של בית שורת המים, ומקווה שניתן להציג את היחס בין ערך הזרם השיורי הממוקם בזמן אמת לערך הנוכחי המשוער שנקבע. בלוח התצוגה, כאשר היחס מגיע ל -80%, ממסר הזרם השיורי יכול להתריע מיד. Acrel ASJ10-LD1A משתפת פעולה עם שנאי הזרם השיורי, פתרה בהצלחה את צרכי הניטור הזרם השיורי של הלקוח באתר'.
ממסר זרם שיורי מסדרת ASJ
ניתן לשלב ממסרי פעולות זרם מסוג ASJ עם ספקי מתח נמוכים או מגע במתח נמוך ליצירת הגנה על זרם אספקת חשמל משולב, המשמש בעיקר AC 50Hz, מתח ומתחת למכשירי TT400V וצנרת מערכת TN, בנוסף להגנה מפני תקלות קרקע. עבור מעגלים חשמליים למניעת תקלות קרקע נזקים נפוצים בציוד ותקלות חשמל הנגרמות כתוצאה מכך יכולים גם למנוע את הסכנה של התחשמלות אישית ולספק הגנה ישירה על מגע.
המוצר עומד בדרישות GB/T 22387-2016" ממסר זרם קטליסט" ;.
ממסרי זרם סניטריים מסדרת ASJ משלבים פונקציות הגנה על מתח ותת מתח ופונקציות נוספות אוטומטיות למתח נורמלי. המוצר קטן בגודלו, דיוק גבוה, גמיש במבנה וקל להתקנה. זהו מכשיר להגנה על בטיחות בתחום הבנייה האזרחית.

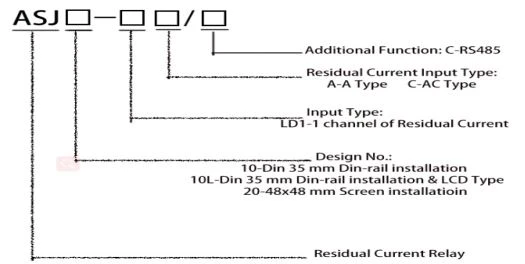

תיאור דגם
תכונות טכניות
פרמטר טכני | אינדקס | |||
סוג AC | סוג א | |||
קֶלֶט | מדורג פעולה שיורי הנוכחי I △ n | 0.03、0.1、0.3、0.5(A) | 0.03、0.05、0.1、0.3、0.5、1、3、5、10、30 (א) הערה 3 | |
זמן הגבלה ללא נהיגה △ t | 0.1、0.5(s) | 0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、10 (ים) הערה 4 | ||
מדורג זרם שיעורי ללא פעולה I △ לא | 50%I△n | 50%I△n | ||
מאפייני ביצועים | זרם חילופין סינוסי פשוט | זרם חילופין סינוסי פשוט וזרם ישיר פועם | ||
תדירות | 50Hz ± 5Hz | 50Hz ± 5Hz | ||
שגיאת פעולה | -20% ~ -10%I△n | -20% ~ -10%I△n | ||
תְפוּקָה | מצב פלט | האחת היא הסגירה הרגילה והשנייה היא לשינוי | האחד הוא הסגירה או הפתיחה הרגילים, והשני נועד לשינוי | |
יכולת קשר | 5A 250VAC 5A 30VDC | AL1: 8A 250VAC 5A 30VDC AL2: 6A 250VAC 5A 30VDC | ||
מצב איפוס | האחת במקום והאחת למרחקים ארוכים, | האחת במקום, הארוכה למרחקים האוטומטיים | ||
ספק כוח | טווח מתח | AC110V, AC220V, שגיאה מותרת ± 10% | AC110V, AC220V, DC85-270V Error שגיאה מותרת ± 10%） | |
פיזור כוח | ≤5W | |||
תדר כוח לעמוד במתח | הערך האפקטיבי של זרם חילופין בין אספקת החשמל, הקלט והפלט: 2kV/1min | |||
תחת הפעולה הרגילה | טֶמפֶּרָטוּרָה | טמפרטורת הפעלה: -20 ℃ ~ +55 ℃ טמפרטורת אחסון: -30 ℃ ~ +70 ℃ | ||
לחות | ≤95%לחות יחסית, עם עיבוי לחות, ומקום גז מאכל | |||
גובה מעל פני הים | ≤2000m | |||
סוג זיהום | כיתה ג ' | |||
קטגוריית התקנה | הקלד Ⅲ | |||
הערה 3: ASJ10L-LD1A דירוג הפעולה השיורית הנוכחית IN הוא 10mA-30A מתכוונן באופן רציף;
הערה 4: מגבלת ASJ10L-LD1A זמן ללא נהיגה N N הוא 0-10S מתכוונן ברציפות.

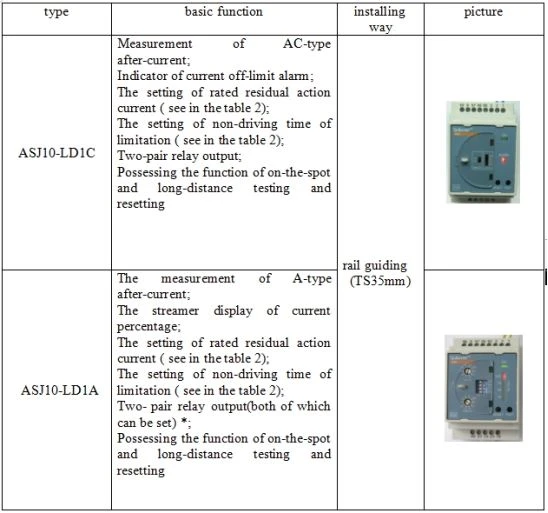

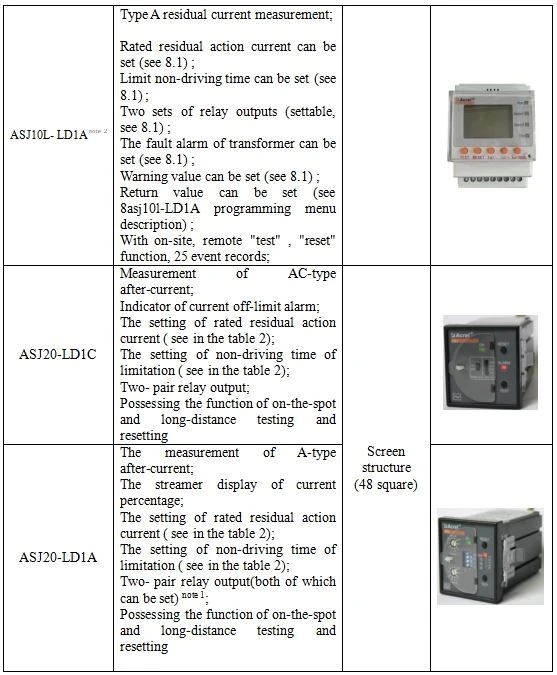

סוגי מוצרים
הערה 1: הפונקציה של הגדרת ממסר פירושה שתוכל להגדיר את האתחול ואת תפוקת הממסר בעצמך, המופעל על ידי מתג החיוג בלוח; את מדריך ההגדרות הספציפי ניתן למצוא מהטבלה 5.
הערה 2: פונקציה אופציונלית C: תקשורת RTU RS485, דגם ASJ10L-LD1A/C

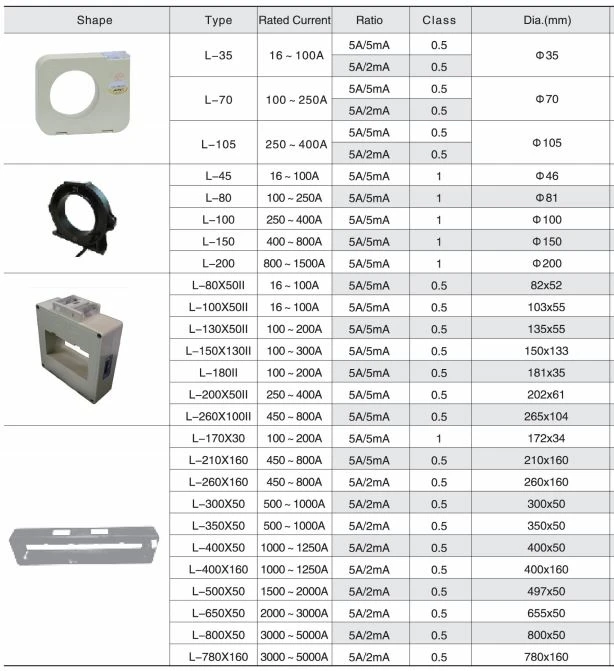

בחירת שנאי זרם שיורי
הַתקָנָה
סיכום
ממסר זרם שיורי מסדרת ASJ בעל יחס ביצועים-מחיר גבוה מאוד. כמכשיר ניטור זרם שיורי חכם ודיגיטלי מתקדם, ממסר הזרם השיורי נמצא בשימוש נרחב בקו הנכנס או חד פאזי או תלת פאזי של תת התיבה הביתית של מבנים אזרחיים. ציוד חשמלי בקו חלוקת החשמל.
