תיאור

מד אנרגיה DC חכם מסדרת PZ מיועד ליישומים כגון פאנלים DC, אנרגיה סולארית, תחנות בסיס טלקומוניקציה ויציאות טעינה. סדרה זו של מכשירים יכולה למדוד מתח, זרם, כוח, כוח קדימה והפוך במערכת DC. ניתן להשתמש בו לתצוגה מקומית ומחובר לציוד בקרה תעשייתי, מחשבים, ממערכת מדידה ובקרה.

מד אנרגיה DC חכם מסדרת PZ כולל גם מגוון פונקציות תירוץ חיצוניות שהמשתמש יכול לבחור מהן: ממשק תקשורת RS485, פרוטוקול Modbus-RTU, פלט אזעקת ממסר, קלט דיגיטלי / פלט. על פי דרישות שונות, באמצעות מקשי לוח המכשיר, אתה יכול להגדיר את היחס, פרמטרי תקשורת

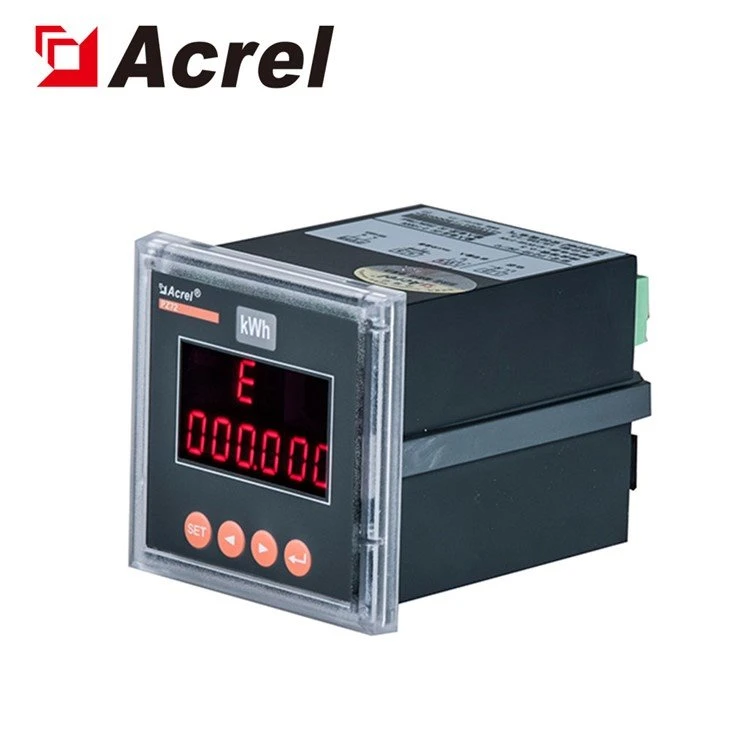

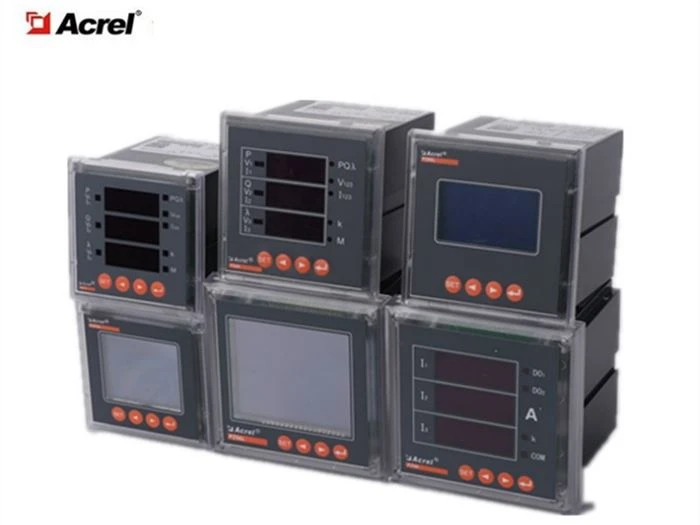

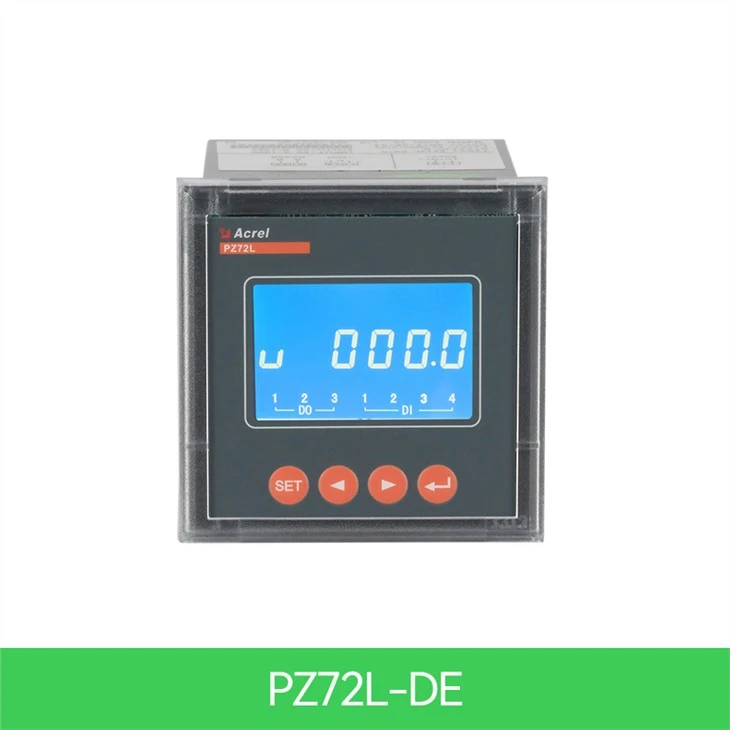

מראה

המוצר עומד בדרישות הטכניות הרלוונטיות של מפרט מד הכוח DC הסטנדרטי Q/GDW1825-2013, GB/T29318-2012 מדידת אנרגיה חשמלית שאינה לרכב עבור כלי רכב חשמליים, מפרט מד אנרגיה חד פאזי Q/GDW364-2009.

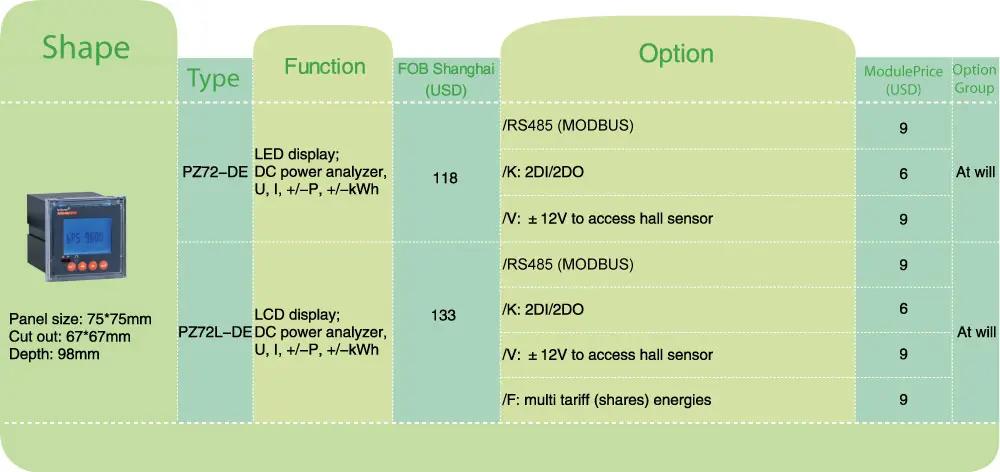

פרמטרים

פרמטרים	ערך
קלט	מתח DC	טווח קלט	0 ~ 100V, 0 ~ 500V,0 ~ 1000V
		עמידות בקלט	≥6kΩ/V
	זרם DC	טווח קלט	0 ~ 2500A (חיישן דלף או הול)
		דלף	יציאה 75mV
		מסדרון	יציאה 0 ~ 20mA, 0 ~ 5V
		צריכה	≤1mW
	עומס יתר	דירוג קיפול 0.2 (רציף);דירוג של פי 10 לשנייה אחת
מחלקת דיוק	0.5 כיתה
פולס	מתח וזרם :750V, 300A, קבוע דופק ברירת מחדל: 100imp /kWh
	מתח וזרם :1000V, 300A, קבוע דופק ברירת מחדל: 100imp /kWh
	מתח וזרם :1000V, 200A, קבוע דופק ברירת מחדל: 100imp /kWh

פונקציה	מדידה של פרמטרים חשמליים	U, אני, P
	מדידת קוט"ש	קוט"ש פעיל (חיובי ושלילי) קוט"ש פעיל (חיובי ושלילי)
	תעריף מרובה	ניתן לחלק שני סטים של לוחות זמנים, שנה אחת ל-4 אזורי זמן, ניתן להגדיר כל קבוצה של לוחות זמנים ל-12 משבצות זמן יומיות,4 תעריפים (F1, F2, F3, F4 הם פסגות ועמקים שטוחים), מרווח הזמן המינימלי של פרק הזמן הוא 15 דקות, וניתן להגדיר את פרק הזמן על פני נקודת האפס. (רק עבור מדי גביש נוזלי LCD)
	תיעוד נתונים היסטוריים	זה יכול לספור את האנרגיה החשמלית ההיסטורית ב -12 החודשים האחרונים (אנרגיה חשמלית בתעריפים שונים). (רק מד LCD יש)
	החלפת פונקציית קלט ופלט	ל-PZ72 יש שתי יציאות מתג ושני כניסות מתגים. ל-PZ96 יש שתי יציאות מתג וארבעה כניסות מתגים. פלט המתג הוא פלט ממסר, אשר יכול לממש "שלט רחוק" ופלט אזעקה. קלט המתג יכול לא רק לאסוף ולהציג מידע מצב מתג מקומי, אלא גם את פונקציית השידור מרחוק ניתן לממש באמצעות RS485 של המכשיר, כלומר, הפונקציה "אות מרחוק".
	הציג	LCD או LED
	תקשורת	ממשק תקשורת: RS485, פרוטוקול תקשורת:MODBUS-RTU או פרוטוקול DL/T645-2007 שיעור באוד 1200, 2400, 4800, 9600, 19200, 38400 אופציונלי, אינפרא-אדום קבוע ב- 1200bps.
מתג	די	קלט מגע יבש, אספקת חשמל מובנית של המכשיר, בידוד פוטואלקטרי
מתג	לעשות	2 יציאות ממסר, בדרך כלל אנשי קשר פתוחים, קיבולת 2A/30VDC או 2A/250VAC
ספק כוח	טווח מתח	85 ~ 265VAC、50/60Hz;20 ~ 60VDC;100 ~ 350VDC
ספק כוח	צריכה	≤2W
עמידות בבידוד	≥100mΩ
מתח עמידה בתדרי הספק	3kV/1 דקות (RMS)
סביבה	טמפרטורה	עבודה:-25°C ~+65°C;אחסון:-40°C~+80°C
	לחות	≤93%RH ללא עיבוי
	גובה	≤ 2500 מטר

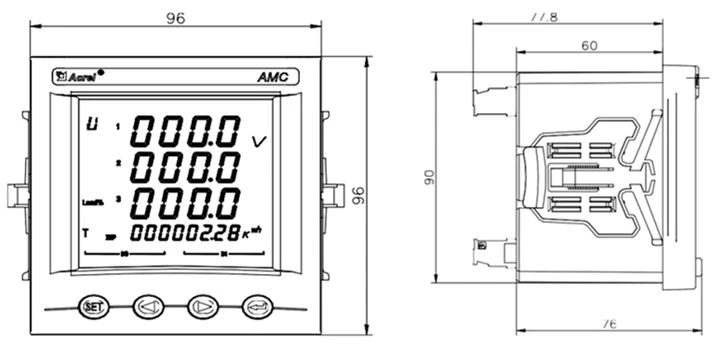

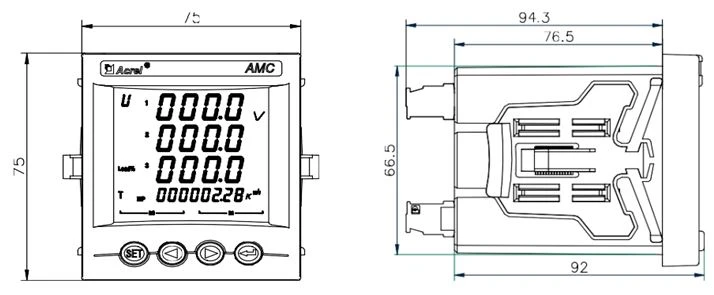

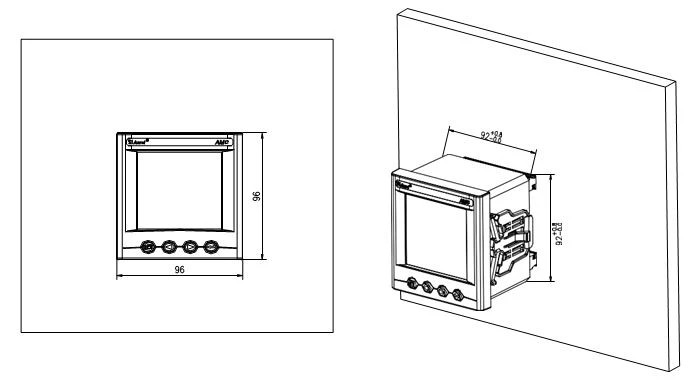

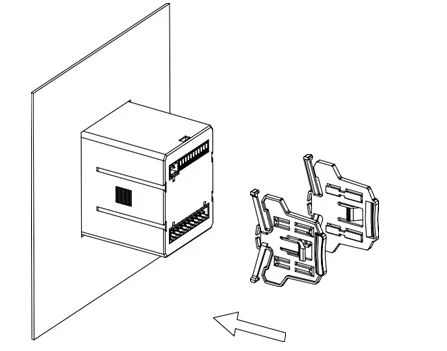

מידות

מיתאר	גודל לוחית פנים		גודל הדיור			גזור גודל
מיתאר	רוחב	גובה	רוחב	גובה	עומק	רוחב	גובה
72 ריבוע	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2
96 ריבוע	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2
