תיאור מוצר
|
|
מתח פעולה מדורג AC 0.66kV
תדר מדורג 50-60Hz
טמפרטורת אוויר הסביבה -30 מעלות -70 מעלות
|
|
גובה מעל פני הים פחות או שווה ל-3000 מטר תדר מתח עמיד במתח 3000v/1min 50Hz משמש במקום ללא גשם ושלג ישירים, ללא זיהום חמור והלם חריף |
|

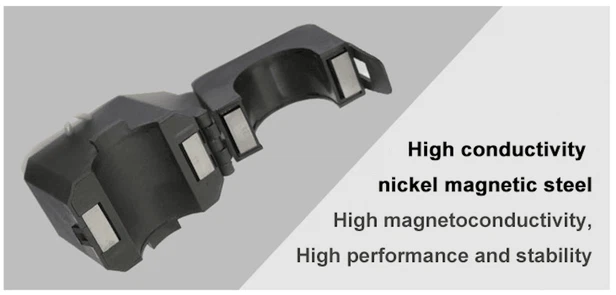

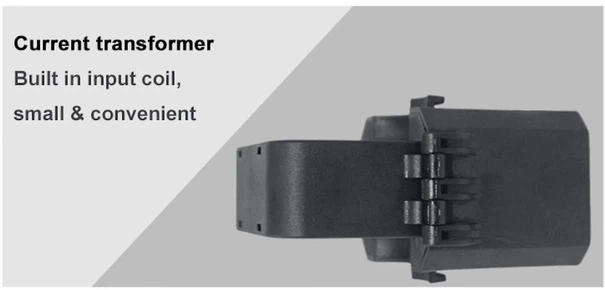

ניתן להתקין בקלות שנאי זרם מסוג Split Core על מערכת חשמל קיימת מבלי לנתק את המוליך הראשי הנמדד. לקוחות ייהנו מעוצמת עבודה מופחתת, הורדת עלויות תפעול ויעילות עבודה משופרת על ידי שימוש בניידות גבוהה או מערכות חשמל מוגבלות מקום או ללא הפרעות.

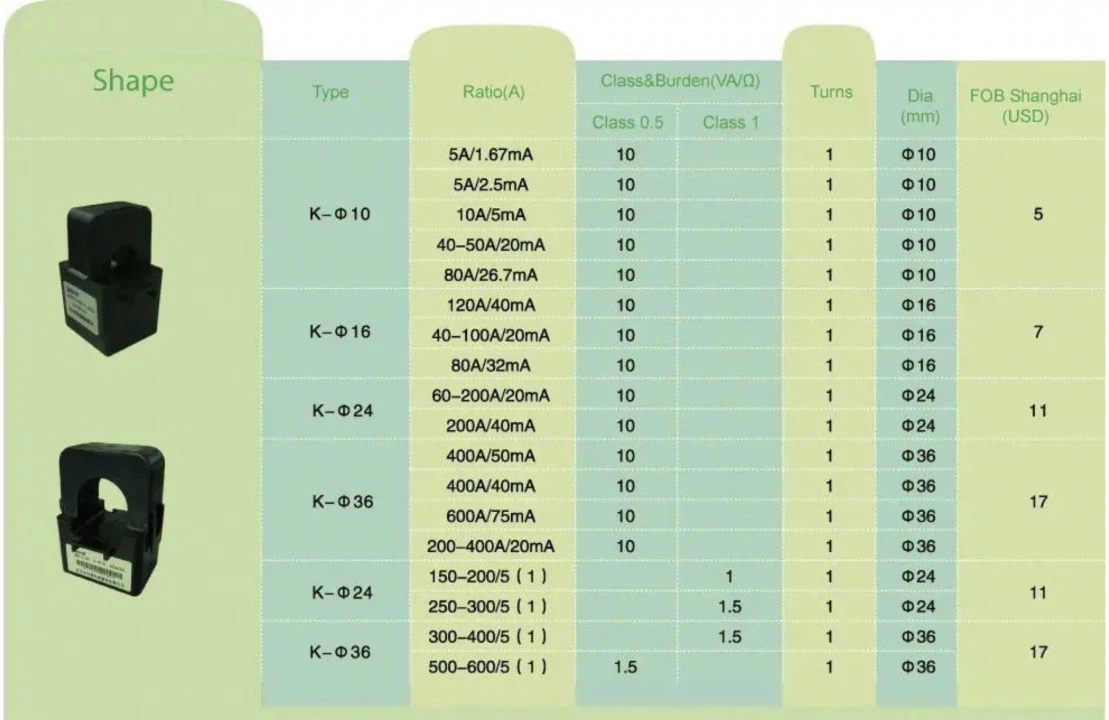

פָּרָמֶטֶר
|
דֶגֶם |
מנה נוכחית (A) |
דיוק |
עומס מדורג (VA) |
קוטר כבל מרבי (מ"מ) |
| AKH-0.66/K-φ10 | 5 A/1.25mA | 0.5 | 10 | φ10 |
| (10-20) A/5mA | ||||
| (40-60) A/20mA | ||||
|
AKH-0.66/K-φ16 |
(20-50) A/10mA |
0.5 |
10 |
φ16 |
|
(40-100) A/20mA |
||||
|
100 A/40mA |
||||
|
AKH-0.66/K-φ24 |
(60-200) A/20mA |
0.5 |
10 |
φ24 |
|
(100-250) A/40mA |
||||
| 400A-100mA | ||||
|
AKH-0.66/K-φ36 |
(100-200) A/10mA |
0.5 |
10 |
φ36 |
|
(200-400) A/20mA |
||||
|
(300-600) A/100mA |
||||
|
400 A/40mA |
||||
| 600 A/75mA | ||||
|
AKH-0.66/K-φ24 |
(150-200) A/5(1)A |
1 |
1 |
φ24 |
|
(250-300) A/5(1)A |
1.5 |
|||
|
AKH-0.66/K-φ36 |
(300-400) A/5(1)A |
1 |
1.5 |
φ36 |
|
(500-600) A/5(1)A |
0.5 |
1.5 |
||
| AKH-0.66/K-φ50 | (500-700)A/5(1)A | 0.5 | 2.5 | φ50 |
| （800-1000)A/5(1)A | 0.5 | 5 |
קוֹטֶר
יישום

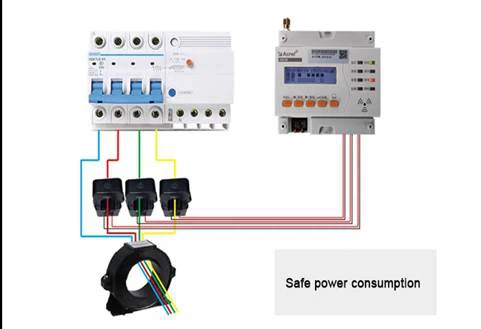

שנאי הזרם (CT) משמש כדי להפוך את זרם ה-AC הגבוה לערכי זרם קטנים הניתנים לניהול בקלות. על ידי חיבור עם לוח מד או ממסר, שנאי זרם אלה יכולים לעזור למדוד את הפרמטרים הנוכחיים ולהגן על הציוד.
