מתמר נוכחי 0-5V

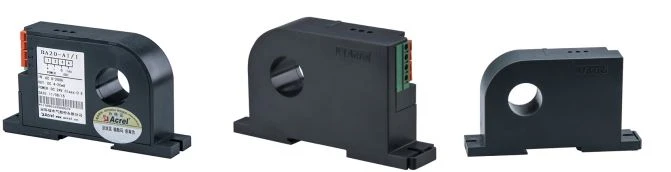

מוצרי מתמר זרם פלט אנלוגי מסדרת BA מיישמים את העיקרון של אינדוקציה אלקטרומגנטית כדי למדוד את זרם ה- AC ברשת החשמל בזמן אמת, ולהשתמש בטכנולוגיית פיצוי קבועה של זרם וליניארי כדי לבודד ולהפוך אותו לפלט אות DC סטנדרטי.

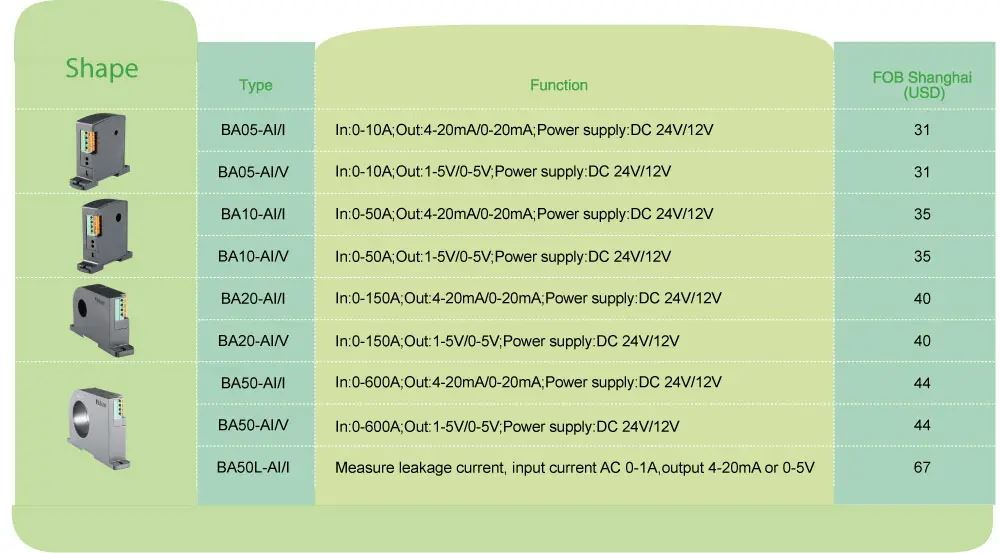

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
כוח עזר	DC 12V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
	DC 24V
צריכה		≤1W	≤1W	≤1W	≤1W	≤1W
גודל חור עובר		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
קלט	הנוכחי	AC 0 ~(0.5 ~ 10)A	AC 0 ~(8 ~ 50)A	AC 0 ~(40 ~ 200)A	AC 0 ~(60 ~ 600)A	AC 0 ~(0.1 ~ 1)A (הגבלה של זרמי דליפה)
פלט	ערך נומינלי	DC4-20mA, או 0-20mA, 0-5V, 0-10V וכו'
	עמידות בעומס	יציאה נוכחית≤500Ω,יציאת מתח≥1kΩ
מחלקת דיוק		0.5%
זמן תגובה		≤350ms
טמפרטורה		פעולה:-10 עד +55°C אחסון:-25 עד +70°C
מקדם טמפרטורה		≤200ppm/°C
התקנה		(מסילה) DIN35, לתקן על תא עם ברגים
סטנדרטים		GB/T 13850

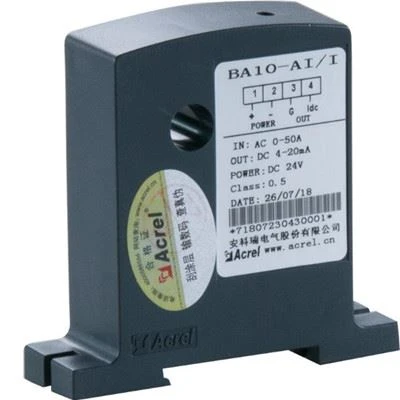

	BA10-AI/I ●יישום: אוטומציה תעשייתית ●קלט: מדידה נוכחית AC עד 50A ●עומס יתר: פי 1.2 מהערך המדורג ●פלט: DC 4-20mA
BA50L-AI/I ●קלט: זרם דליפה 0-1A ●פלט: DC 4-20mA ●מדידת זרם דליפה ●עומס יתר: פי 1.2 מהערך המדורג

●דיוק גבוה יותר

●רמה גבוהה יותר של בידוד

●רמת בטיחות גבוהה יותר

●צריכה נמוכה יותר

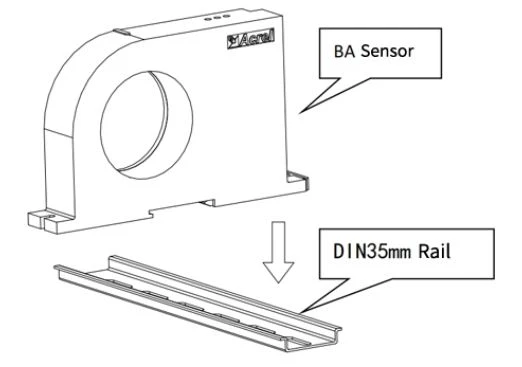

בחר מקום מתאים להתקנת מעקה DIN35mm הסטנדרטי, ולהתקין את חיישן BA על המסילה;

בלוח התחתון של הארון, בחר מקום מתאים לפתיחת שני חורים משורשרים המתאימים למיקום החור הקבוע של החיישן המותקן; לאחר הצבת החיישן, התקן את בורג המיקום

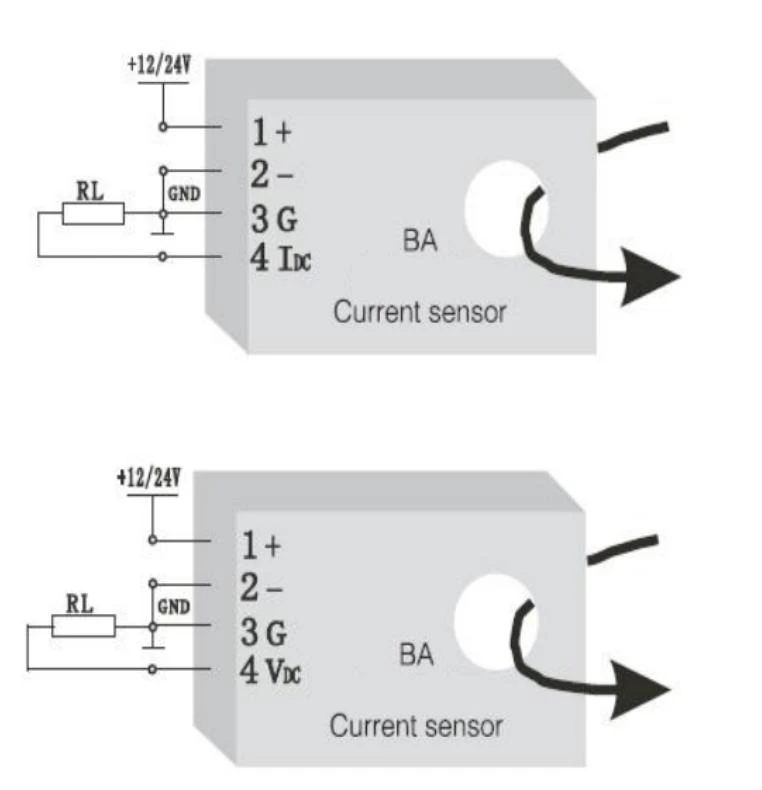

1 —— + ספק כוח חיובי (לא הפוך)

2 —— - Power EARTH

3 —— G(הפלט הנוכחי שלילי, שניתן לשתף עם ספק הכוח)

4 —— IDC(יציאה נוכחית חיובית), VDC (יציאת מתח חיובית)
