מתמר זרם דליפת AC

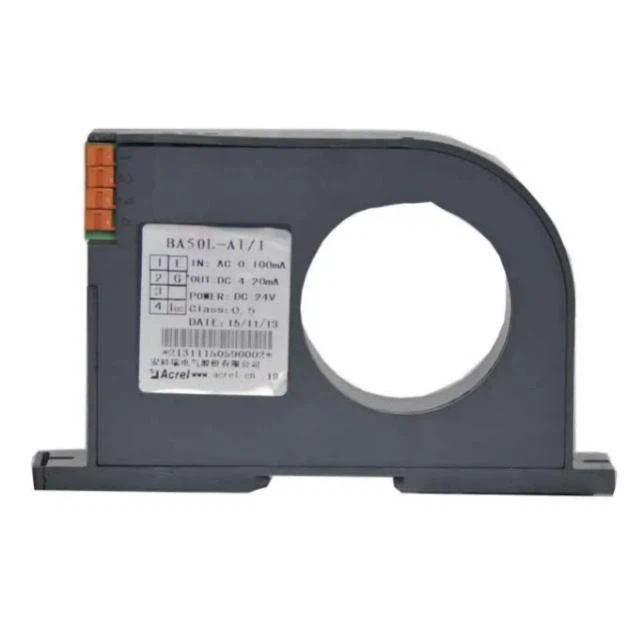

BA50L הוא שנאי זרם שיורית הממיר המזהה בעיקר את זרם הדליפה של מערכת החשמל. הוא יכול לתפוס את מצבם של מעגלים חשמליים וציוד בכל עת כדי למנוע שריפות ותאונות אחרות הנגרמות על ידי דליפה.

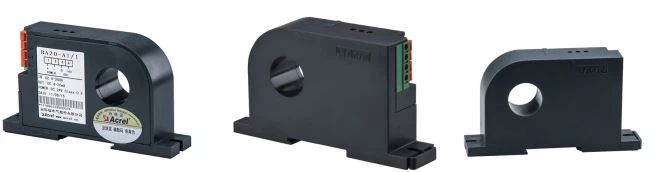

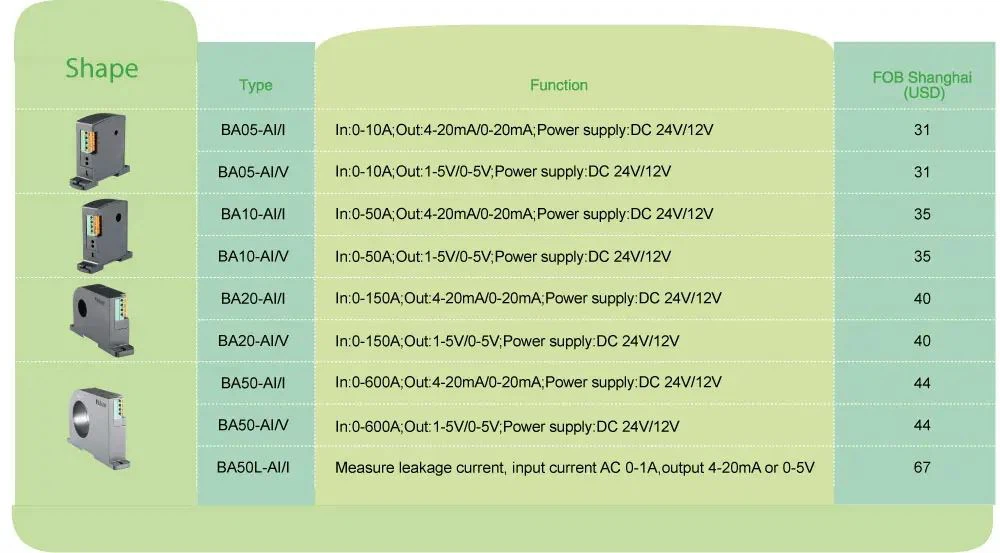

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
כוח עזר	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
צריכה		≤1W	≤1W	≤1W	≤1W	≤1W

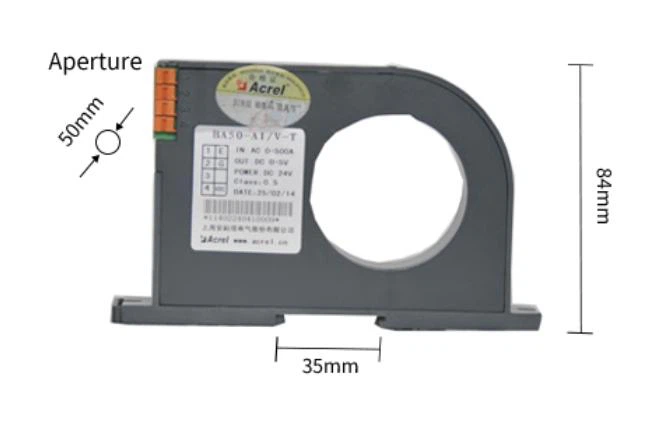

גודל חור עובר		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
קלט	הנוכחי	AC 0 ~(0.5 ~ 10)A	AC 0 ~(8 ~ 50)A	AC 0 ~(40 ~ 200)A	AC 0 ~(60 ~ 600)A	AC 0 ~(0.1 ~ 1)A (הגבלה של זרמי דליפה)
פלט	ערך נומינלי	DC4-20mA, או 0-20mA, 0-5V, 0-10V וכו'
	עמידות בעומס	יציאה נוכחית≤500Ω,יציאת מתח≥1kΩ
מחלקת דיוק		0.5%
זמן תגובה		≤350ms
טמפרטורה		פעולה:-10 עד +55°C אחסון:-25 עד +70°C
מקדם טמפרטורה		≤200ppm/°C
התקנה		(מסילה) DIN35, לתקן על תא עם ברגים
סטנדרטים		GB/T 13850

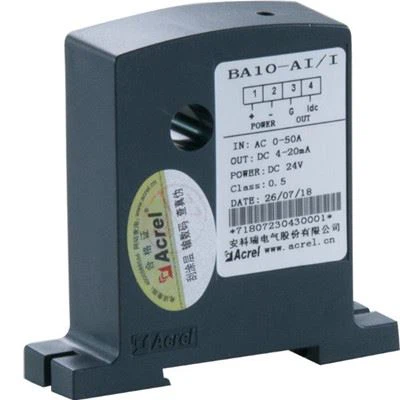

	BA10-AI/I ●יישום: אוטומציה תעשייתית ●קלט: מדידה נוכחית AC עד 50A ●עומס יתר: פי 1.2 מהערך המדורג ●פלט: DC 4-20mA
BA20-AI/V ●יישום: אוטומציה תעשייתית ●קלט: מדידה נוכחית AC עד 200A ●עומס יתר: פי 1.2 מהערך המדורג ●פלט: DC 0-5V

מוצרי סדרת BA מיישמים את העיקרון של אינדוקציה אלקטרומגנטית כדי למדוד את זרם ה- AC ברשת החשמל בזמן אמת ולהשתמש בטכנולוגיית פיצוי קבועה של זרם וליניארי כדי לבודד ולהפוך אותו לפלט אות DC סטנדרטי.

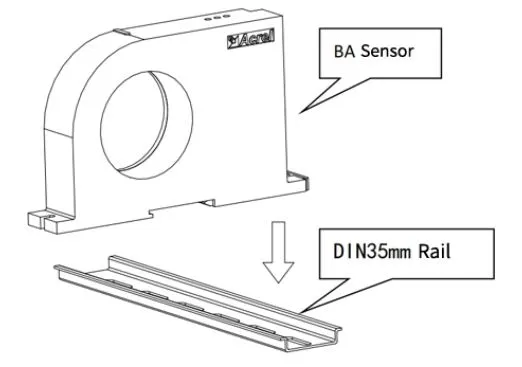

בחר מקום מתאים להתקנת מעקה DIN35mm הסטנדרטי, ולהתקין את חיישן BA על המסילה;

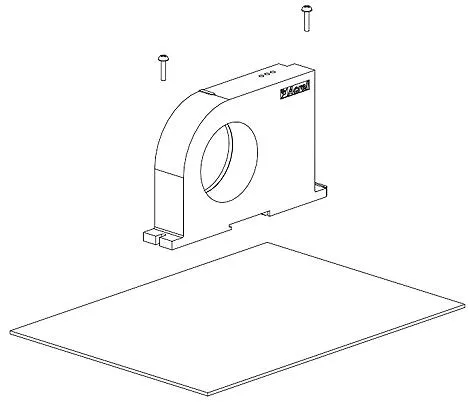

בלוח התחתון של הארון, בחר מקום מתאים לפתיחת שני חורים משורשרים המתאימים למיקום החור הקבוע של החיישן המותקן; לאחר הצבת החיישן, התקן את בורג המיקום

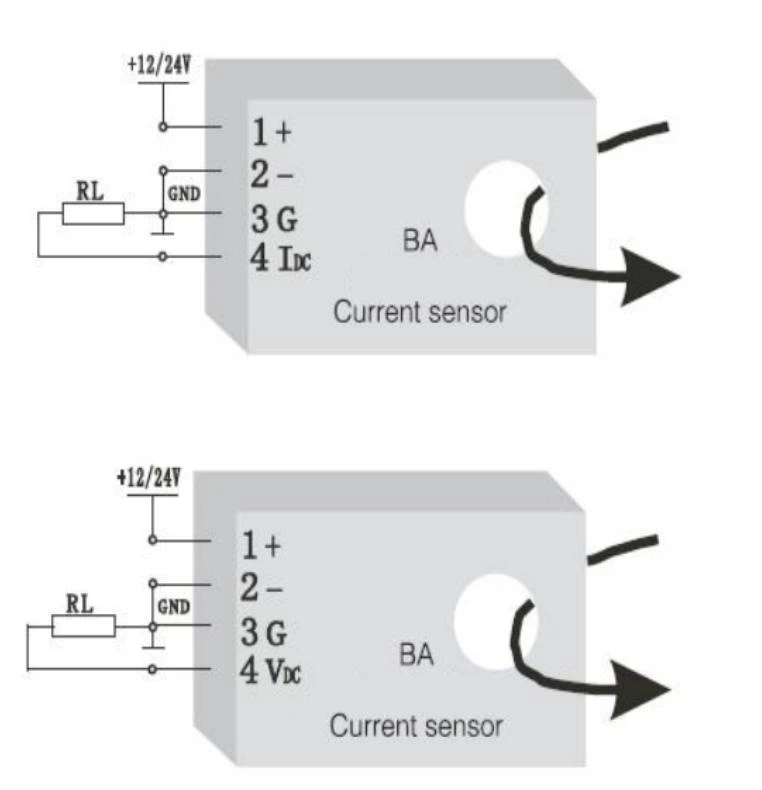

1 —— + ספק כוח חיובי (לא הפוך)

2 —— - Power EARTH

3 —— G(הפלט הנוכחי שלילי, שניתן לשתף עם ספק הכוח)

4 —— IDC(יציאה נוכחית חיובית), VDC (יציאת מתח חיובית)
