Overviwe
משדרים חשמליים מסדרת BD היא מכשיר שיכול לבודד ולשדר פרמטרים חשמליים, כגון זרם, מתח, תדר, הספק, גורם הספק, לאות אנלוגי DC ליניארי או אות דיגיטלי. הוא עומד בדרישות התקן הלאומי GB/T13850-1998, IEC-688.
פוּנקצִיָה
BD-AI BD-AV | BD-F | BD-PF | BD-3I3 BD-3(4)V3 | BD-3(4)P BD-3(4)Q | BD-3(4)E | |||
מגבר שלב&חיווט | 1P2W | √ | √ | √ | √ | √ | √ | |
3P3W | — | — | √ | √ | √ | √ | ||
3P4W | — | — | √ | √ | √ | √ | ||
קֶלֶט | מתח | מתח | עד 480V AC | |||||
ישיר LN | עד 276V AC | |||||||
עם PT חיצוני | √ | √ | √ | √ | √ | √ | ||
נוֹכְחִי | ישיר | עד 5A AC | ||||||
עם CT חיצוני | √ | √ | √ | √ | √ | √ | ||
תְפוּקָה | ערך רגיל | DC: 4-20mA, 0-20mA, 0-5V, 0-10V, וכן הלאה | ||||||
עמידות בעומס | פלט נוכחי≤600Ω פלט מתח≥1000Ω | |||||||
תוכן אדוות | & lt;0.5% ערך שיא | |||||||
מדידה | מתח | □ | — | — | □ | |||
נוֹכְחִי | □ | — | — | □ | □ | □ | ||
כוח פעיל/תגובתי | — | — | — | — | □ | □ | ||
כוח לכאורה | — | — | — | — | □ | □ | ||
גורם כוח | — | — | √ | — | □ | □ | ||
תדירות | √ | □ | □ | |||||
מדידת אנרגיה | ±KWh | — | — | — | — | — | √ | |
דרגת דיוק | 0.5% | |||||||
תִקשׁוֹרֶת | ממשק: RS485 פרוטוקול: Modbus-RTU | □ | □ | — | □ | □ | □ | |
פלט אנלוגי | DC 0-5V,0-10V,0-20mA,4-20mA | |||||||
פלט דופק | ||||||||
מידות (מ"מ) | דיור (WXHXD) | 138X76X24 | 119X75X55 | 119X75X55 | 112X110X75 | 112X110X75 | 112X10X75 | |
כוח עזר | 85-265V AC/DC,DC24V,DC48V | |||||||
טֶמפֶּרָטוּרָה | מבצע | -10 עד 55 ℃ | ||||||
אִחסוּן | -25 עד 70 ℃ | |||||||
לחות | עד 95%, ללא עיבוי | |||||||
הַתקָנָה | (מסילה) DIN35 תיקון על תא עם ברגים | |||||||
תקנים | GB/T 13850 | |||||||
'√': כן '—' לא '□' אופציונלי
![]() | מתמר חשמל מסדרת BD-3P ●Voltage\Current\Power\Power Factor\תדר ● עומס יתר: פי 1.2 מהערך המדורג ● פלט אנלוגי DC 0-5V/0-10V/0-20mA/4-20mA |
מתמר זרם תלת פאזי מסדרת BD-3I3 ●יישום: אוטומציה תעשייתית ●קלט: מדידת זרם AC עד 200A ● עומס יתר: פי 1.2 מהערך המדורג ●● פלט: DC 0-5V | ![]() |

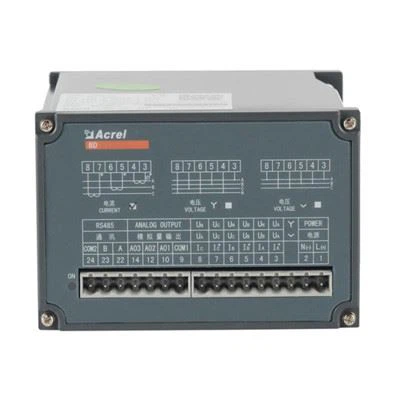

מראה חיצוני
![]B}`DZQCUKH(QN_S`]T)Q4J](/Content/uploads/2021805736/20210806140132bc470dfde7984c6ca34d81373eecbad9.png)
מֵמַד

(L*W*H: 138*24/76)
הַתקָנָה

AC 85~265V DC 100~350V ספק כוח עזר קלט-פלט תקשורת RS485
