סקירה

חיישן הזרם החכם מסדרת BA משתמש בעיקרון האינדוקציה האלקטרומגנטית כדי למדוד את זרם ה- AC ברשת החשמל בזמן אמת ומשתמש בטכנולוגיית פיצוי קבועה של זרם וליניארי כדי לבודד ולהפוך אותו לפלט אות DC סטנדרטי, או באמצעות ממשק RS485 (פרוטוקול Modbus-RTU) כדי לשדר את נתוני המדידה. ספק כוח מתח בטיחות DC24V או 12V יכול להיות בשימוש נרחב בתחום האוטומציה התעשייתית. BA50L(II.)-AI הוא שנאי זרם שיורית AC, אשר מזהה בעיקר את זרם הדליפה של מערכת החשמל, יכול לתפוס את המצב של מעגלים חשמליים וציוד בכל עת, ולמנוע שריפות ותאונות אחרות הנגרמות על ידי דליפה.

פרמטר

פרמטר טכני			מדד
מחלקת דיוק			מחזור 0.5
קלט	ערך נומינלי	BA20(II.)-AI	AC נוכחי 0.5A, 50A, 200A, וכו '. AC 0 ~(0.5 ~ 200)A
		BA50(II.)-AI	AC נוכחי 60A, 300A, 600A, וכו '. AC 0 ~(60 ~ 600)A
		BA50L(II.)-AI	AC נוכחי 0.1A, 1A, וכו '. AC 0 ~(0.1 ~ 1)A
	עומס יתר	רציף פי 1.2, זרם מיידי 10 פעמים/1S
	הספק נספג	≤1VA
	תגובת תדר	25 הרץ ~ 800Hz, מתאים במיוחד לתדר תעשייתי
פלט	ערך נומינלי	DC4 ~ 20mA, או 0 ~ 20mA, 0 ~ 5V, 0 ~ 10V(1) וכו '.
	עמידות בעומס	כאשר ספק כוח DC12V, פלט הנוכחי מחלקה 0.5is ≤250Ω כאשר ספק הכוח DC24V, היציאה הנוכחית היא ≤500Ω, כאשר יציאת המתח היא ≥1KΩ
	תקשורת	ממשק RS485/מודבוס-RTU(2)
זמן תגובה		≤400ms
ספק כוח	מתח	12V או 24V
	צריכת חשמל	≤1W
עמידות בבידוד		>100MΩ
חוזק דחיסה		בין קלט/פלט ואספקת חשמל 2.0KV/1 דקות,50 הרץ
מקדם טמפרטורה		-10°C ~+55°C, ≤400ppm/°C
סביבה	טמפרטורה	עבודה: -10°C ~ + 55 ° C אחסון: -25 ° C ~ + 70 ° C
	לחות	≤93%RH, ללא עיבוי, ללא מקום גז מאכל
	גובה	≤2000 מ'

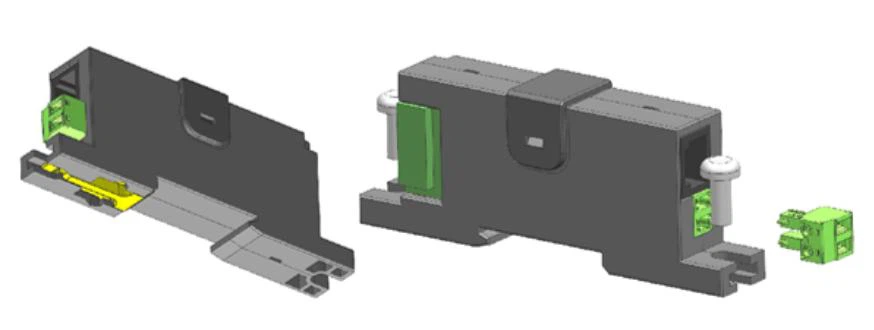

שיטת התקנה		מעקה TS35, או להשתמש בברגים כדי לתקן את הארון
