סקירה

משדרים דיגיטליים תלת-פאזיים 4-פאזיים של פרמטרים רב-חשמליים משדרים ערך קוט"ש של מערכת חשמל לפעימה ליניארית גבוהה. יש לו ממשק תקשורת RS485, מאמץ פרוטוקול Modbus, ומייצא זרם תלת פאזי, מתח, כוח פעיל, כוח תגובתי, תדר, גורם כוח, אנרגיה פעילה תגובתי וכן הלאה. 1 ~ 4 ערוץ אנלוגי אופציונלי, תפוקת פעימת אנרגיה חשמלית דו-ערוצית.

פונקציה

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E
פאזה וחיווט	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
קלט	מתח	L-L ישיר	עד 480V AC
		L-N ישיר	עד 276V AC
		עם PT חיצוני	○	○	○	○	○
	הנוכחי	ישיר	עד 5A AC
	הנוכחי	עם CT חיצוני	○	○	○	○	○
פלט	ערך רגיל	DC:4-20mA、0-20mA, 0-5V, 0-10V, וכן הלאה
	עמידות בעומס	פלט נוכחי≤600Ω יציאת מתח≥1000Ω
	תוכן אדווה	<0.5% peak="">
מדידה	מתח	□	—	—	□
	הנוכחי		—	—	□	□	□
	הספק פעיל/תגובתי	—	—	—	—	□	□
	כוח לכאורה	—	—		—	□	□
	גורם כוח	—	—	R	—	□
	תדירות					□	□
מדידת אנרגיה	±ק"ש	—	—	—	—	—	○
מחלקת דיוק	0.5%
תקשורת	ממשק: RS485 פרוטוקול: מודבוס-RTU			—
פלט אנלוגי	DC 0-5V,0-10V,0-20mA,4-20mA
פלט דופק
מידות(מ"מ)	דיור (WxHxD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
כוח עזר		85-265V AC/DC,DC24V,DC48V
טמפרטורה	מבצע	-10 עד 55 מעלות צלזיוס
טמפרטורה	אחסון	-25 עד 70 מעלות צלזיוס
לחות		עד 95%, ללא עיבוי
התקנה		(מסילה) תיקון DIN35 על תא עם ברגים
סטנדרטים		GB/T 13850

'○': כן '--' לא'' אופציונלי

20210728165625b3646bba7d8e410796965377a9e78fcd

מתמר זרם תלת פאזי מסדרת BD-3I3

● יישום: אוטומציה תעשייתית

● קלט: מדידת זרם AC עד 200A

● עומס יתר: פי 1.2 מהערך המדורג

● DC פלט אנלוגי 0-5V/0-10V/0-20mA/4-20mA

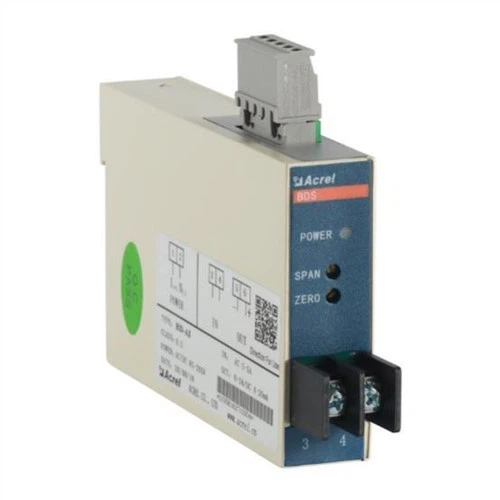

מתמר זרם שלב יחיד מסדרת BD-AI

● יישום: אוטומציה תעשייתית

● קלט: זרם AC

● עומס יתר: פי 1.2 מהערך המדורג

● DC פלט אנלוגי 0-5V/0-10V/0-20mA/4-20mA

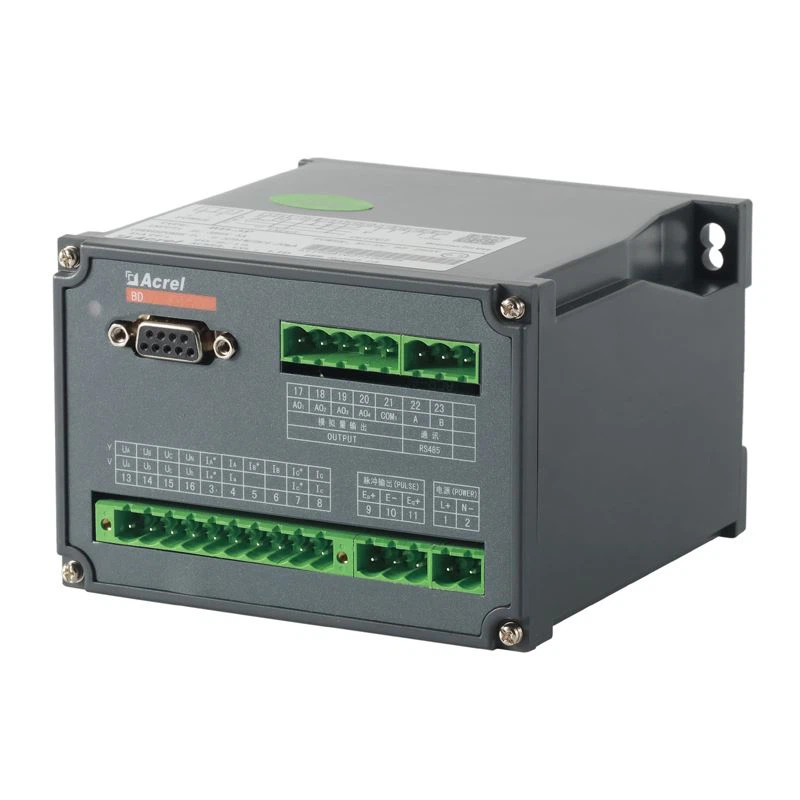

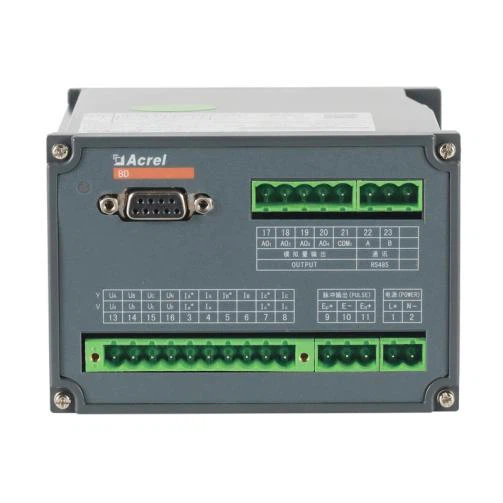

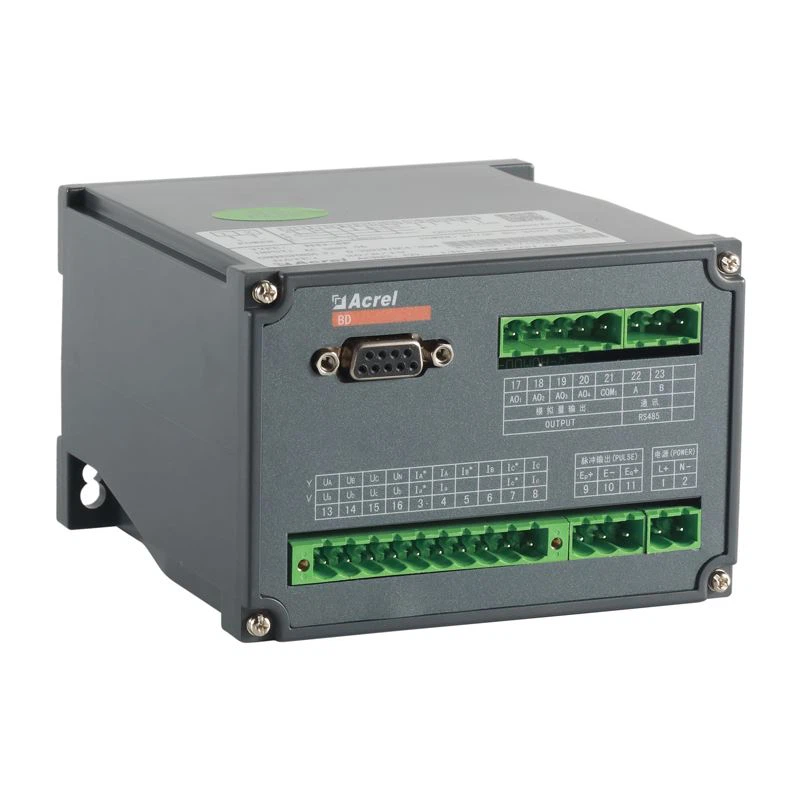

מראה

ממד

(L*W*H: 128*110*75.4)

התקנה

ה.ג. אות הכניסה הוא AC 100V 5A, קשר מתאים לפלט שידור 4 ערוצים

משדר פלט	אובייקט מדידה	קשר מתאים
AO1	P	4-20mA -> 0-866W
AO2	Q	4-20mA->0-866var
AO3	Ia	4-20mA 对应 0-5A
AO4	PF	4-20mA 对应 0-1
