סקירה

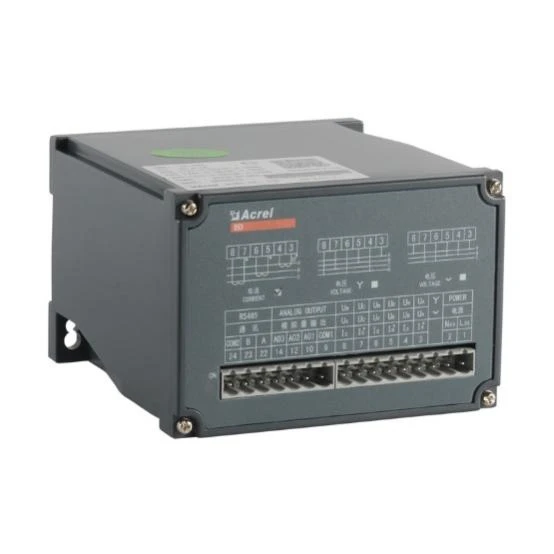

עכור BD Series משדרים חשמליים הוא מכשיר שיכול לבודד ולשדר פרמטרים חשמליים, זה BD-3P סדרה מתמר תדר חשמל יכול למדוד כוח פעיל, כוח תגובתי; פי 1.2 מעומס יתר של ערך מדורג; DC 0-5V/0-10V/0-20mA/4-20mA ניתן לבחור את כולם כפלט אנלוגי.

פונקציה

		BD-AI BD-AV	BD-F	BD-PF	BD-3I3 BD-3(4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E
פאזה וחיווט	1P2W	√	○	○	○	○	○
	3P3W	—	—	○	○	○	○
	3P4W	—	—	○	○	○	○
קלט	מתח	L-L ישיר	עד 480V AC
		L-N ישיר	עד 276V AC
		עם PT חיצוני	○	○	○	○	○
	הנוכחי	ישיר	עד 5A AC
	הנוכחי	עם CT חיצוני	○	○	○	○	○
פלט	ערך רגיל	DC:4-20mA、0-20mA, 0-5V, 0-10V, וכן הלאה
	עמידות בעומס	פלט נוכחי≤600Ω יציאת מתח≥1000Ω
	תוכן אדווה	<0.5% peak="">
מדידה	מתח	□	—	—	□
	הנוכחי		—	—	□	□	□
	הספק פעיל/תגובתי	—	—	—	—	□	□
	כוח לכאורה	—	—		—	□	□
	גורם כוח	—	—	R	—	□
	תדירות					□	□
מדידת אנרגיה	±ק"ש	—	—	—	—	—	○
מחלקת דיוק	0.5%
תקשורת	ממשק: RS485 פרוטוקול: מודבוס-RTU			—
פלט אנלוגי	DC 0-5V,0-10V,0-20mA,4-20mA
פלט דופק
מידות(מ"מ)	דיור (WXHXD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
כוח עזר		85-265V AC/DC,DC24V,DC48V
טמפרטורה	מבצע	-10 עד 55 מעלות צלזיוס
טמפרטורה	אחסון	-25 עד 70 מעלות צלזיוס
לחות		עד 95%, ללא עיבוי
התקנה		(מסילה) תיקון DIN35 על תא עם ברגים
סטנדרטים		GB/T 13850
