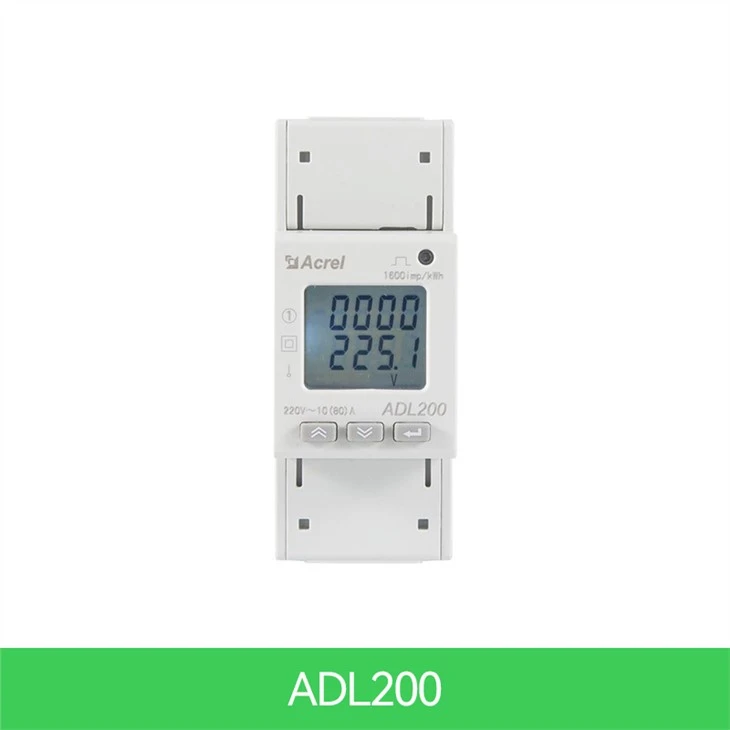

מד קוט"ש רכבת דין חד פאזי

מד אנרגיה AC שלב אחד של רכבת עכור Din מיועד למערכת אספקת חשמל, מפעלי תעשייה וכרייה ושירותים לחישוב צריכת החשמל וניהול הביקוש החשמלי. הוא כולל דיוק גבוה, גודל קטן והתקנה פשוטה. הוא משלב את מדידת כל הפרמטרים החשמליים עם מדידת החשמל המקיפה.

מתח כניסה	הפניה מתח	AC220V
	הפניה תדירות	50 הרץ
	כח צריכה	<>
זרם קלט	זרם בסיסי	10A
	המרבי הנוכחי	80A
	מתחיל הנוכחי	4‰Ib
	צריכה	<>
ביצועי מדידה	דיוק המדידה	1class
	טווח מדידה	0000000.00 ~ 99999999 קוט"ש
דיוק שעון	שגיאה≤0.5s/d
דופק פעיל	רוחב דופק	80±20ms
	קבוע דופק	1000imp/קוט"ש
תקשורת	ממשק	RS485(A+、B-)
	חיבור מצב	מוליכי זוגות מעוותים מסוככים
	פרוטוקול	מודבוס-RTU
פונקציה	תיאור פונקציה	פונקציה לספק
מדידת קוט"ש	קוט"ש פעיל חד פאזי (חיובי ושלילי), 3 חודשים נתוני אנרגיה היסטוריים אחסון קפוא	■
מדידת פרמטרים חשמליים	מתח, זרם, הספק פעיל, כוח תגובתי, הספק לכאורה, גורם כוח ותדירות	■
צג LCD	צג LCD של מקטע 8 סיביות	■
תכנות מפתח	3 מפתחות כדי להגדיר פרמטרים כגון קוד, כתובת, שיעור באוד, תעריף מרובה ופרוטוקול תקשורת	■
פלט דופק	פולס אנרגיה פעיל outpu	■
תעריף מרובה	התאם 4 אזורי זמן, 2 רשימות מרווחי זמן, מרווח זמן של 14 זמן ביום ו-4 תעריפי תעריף	□
תקשורת	ממשק תקשורת: RS485, פרוטוקול תקשורת: מודבוס-RTU	■

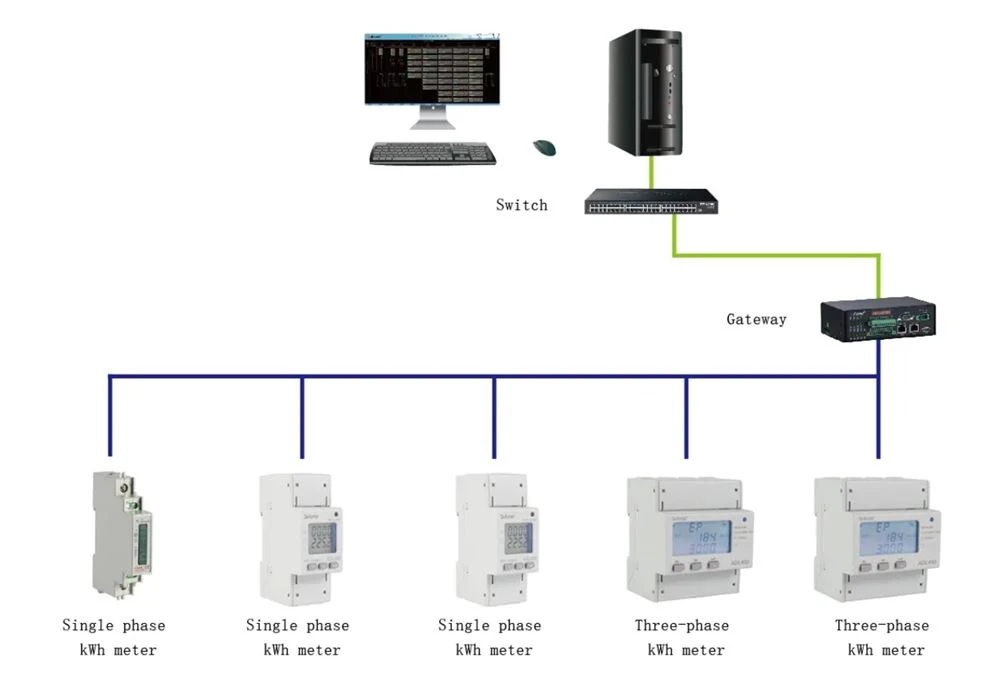

מד הכוח החד פאזי שלנו יכול לבדוק את כלל קוט"ש הפעילה ולמדוד מתח, זרם, חשמל ופרמטרים חשמליים אחרים, גם עם פונקציה אופציונלית RS485 Modbus RTU. זה נוח לנטר, לאסוף ולנהל את האנרגיה החשמלית. הוא מצויד ביציאת תקשורת RS485 ומותאם ל- MODBUS-RTU. ADL יכול לשמש בכל מיני מערכות בקרה, מערכות SCADA ומערכות ניהול אנרגיה.

● ביצועי כשל: מד האנרגיה מהבהב ואינו נדלק לאחר הפעלתו.

●פתרון בעיות:

1. בדוק אם החיווט של ספק הכוח המסייע עולה בקנה אחד עם

דיאגרמת החיווט של המכשיר, והאם החיווט רופף או נופל;

2. השתמש בריבוי מטר כדי למדוד אם ערך מתח הכניסה של ספק הכוח המסייע נמצא בטווח מתח העבודה הרגיל של המכשיר.

● ביצועי כשל: לאחר הפעלת מד האנרגיה, עוצמת התצוגה או ספירת האנרגיה אינן מדויקות.

●פתרון בעיות:

1. החלף את ממשק התצוגה של מד האנרגיה לממשק הכוח (P פעיל, גורם הספק λ), בדוק אם תצוגת הכוח שלילית והאם גורם הכוח הוא בין

0.9-0.95 ולאחר מכן בדוק אם הקלט והפלט של קו האות הנוכחי הפוכים ( כלומר, השורה הנכנסת של הזרם חייבת להיות עקבית עם הקצה הנכנס של המכשיר), ועקבית עם החיווט במד האנרגיה.

●ביצועי כשל: לאחר הפעלת מד האנרגיה, אין באפשרותו לתקשר עם המחשב המארח כרגיל.

●פתרון בעיות:

1. ערך המתח בין יציאת התקשורת A ו- B של מכשיר המדידה צריך להיות בין +(4.4-4.5)V;

2. בדוק אם שיטת חיווט התקשורת מחווטת כראוי בהתאם לדיאגרמת החיווט (כלומר, מסוף התקשורת A/B של המכשיר צריך להתאים ליציאת התקשורת הטורית A/B).
