סקירה כללית

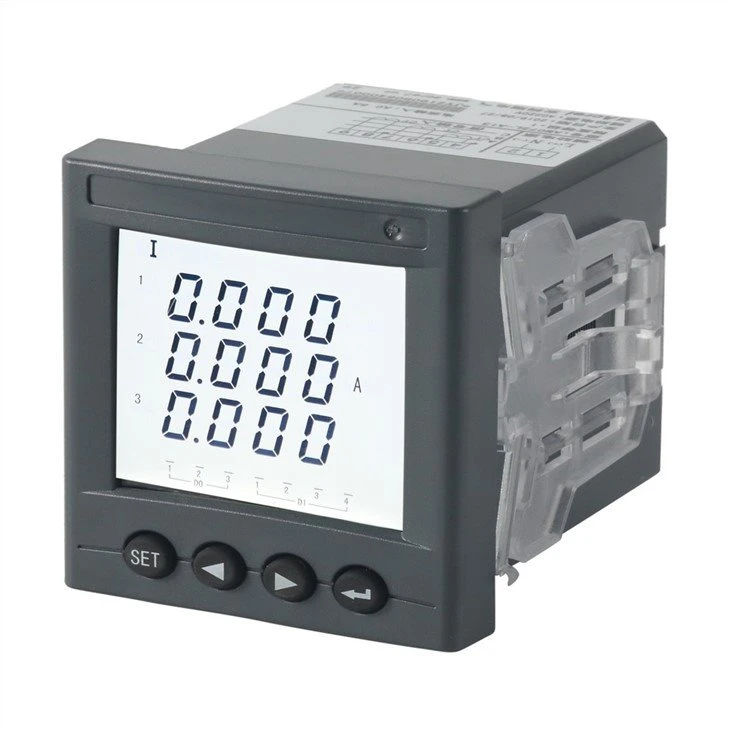

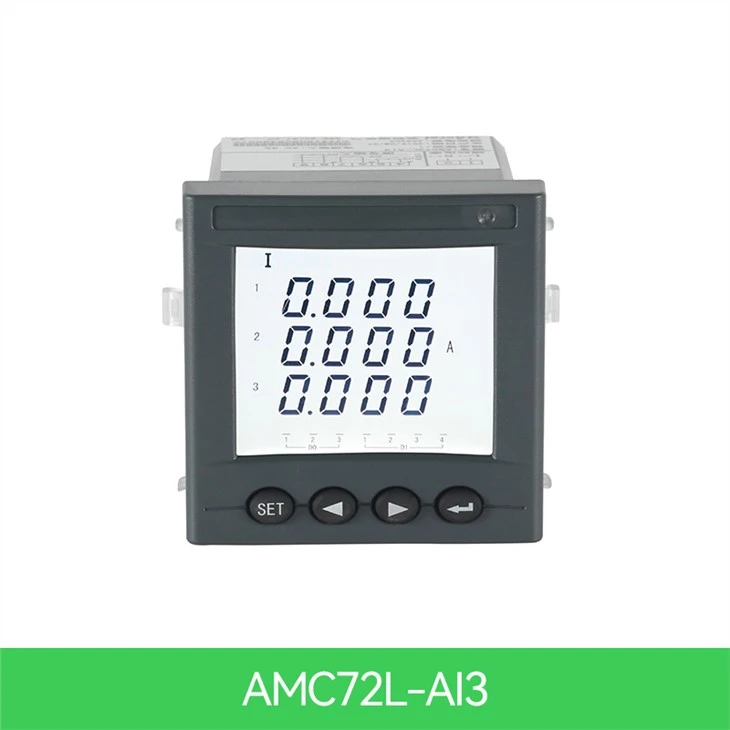

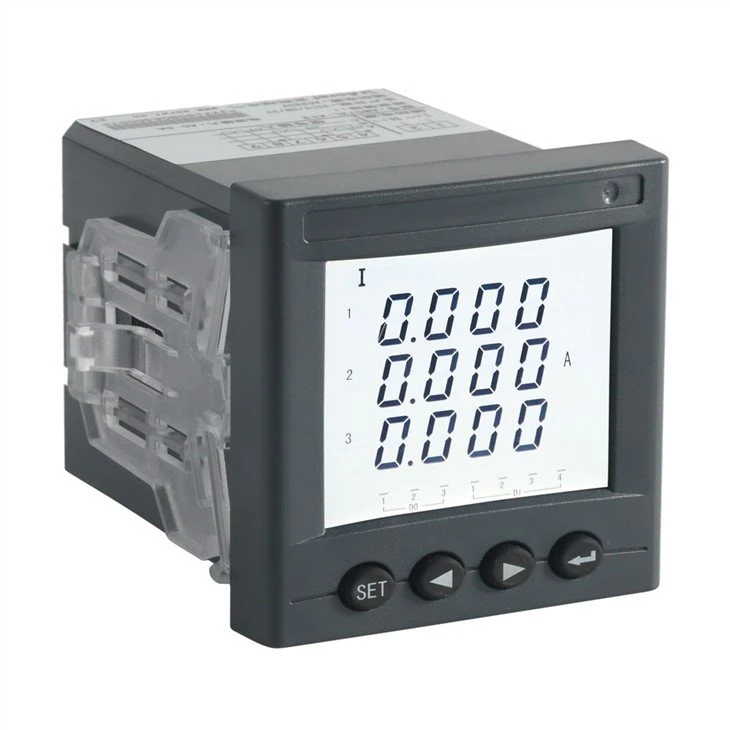

מונים חכמים ניתנים לתכנות מסדרת AMC, המאמצים טכנולוגיית דגימת AC, יכולים למדוד באופן ישיר או עקיף מתח חשמלי וזרם של רשת חד פאזית או תלת פאזית. ניתן להשתמש בו לתצוגה מקומית ולחיבור התקני בקרה תעשייתיים ליצירת מערכות בקרה למדידה.

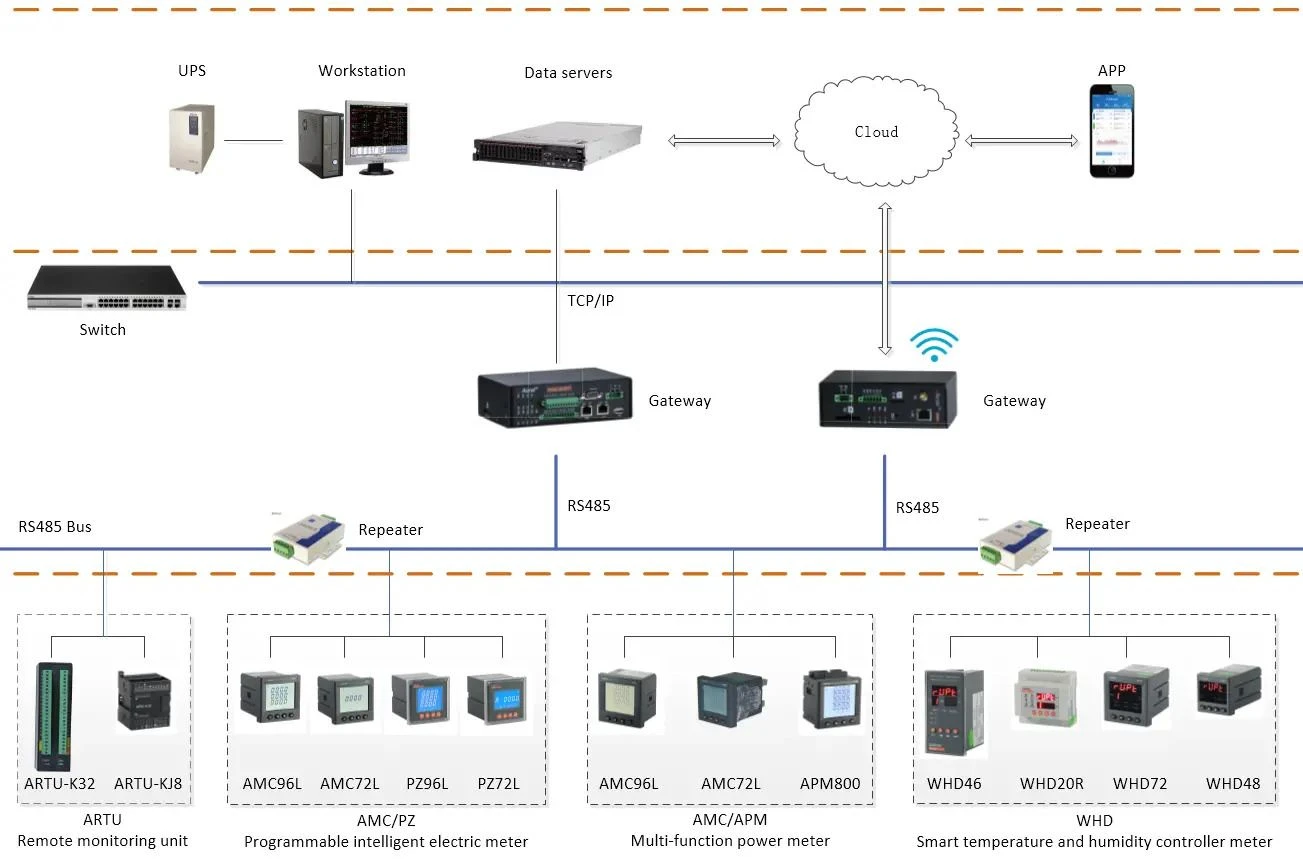

לסדרת מונים זו יש יציאת RS-485, מאמצת פרוטוקול Modbus-RTU. ניתן לבחור פלט אנלוגי, פלט אזעקה, מיתוג קלט/פלט. בהתבסס על בקשות שונות, על ידי לחיצה על המקשים, ניתן לשנות פרמטרים של יחס, אזעקה, תקשורת וכו'.

ערך פרמטרים

פרמטר טכני		ערך
קֶלֶט	ערך מדורג	מתח: AC 100V, 220V או 380V; זרם: AC 1A או 5A
	להעמיס יותר מדי	מתח: פי 1.2 ערך מדורג (רציף); ערך מדורג פי 2 / שנייה אחת נוכחי: פי 1.2 ערך מדורג (רציף); פי 10 ערך מדורג/שנייה אחת
	תדירות	45 הרץ ~ 65 הרץ
	צריכת חשמל	& lt;0.5VA
דרגת דיוק		כיתה 0.5

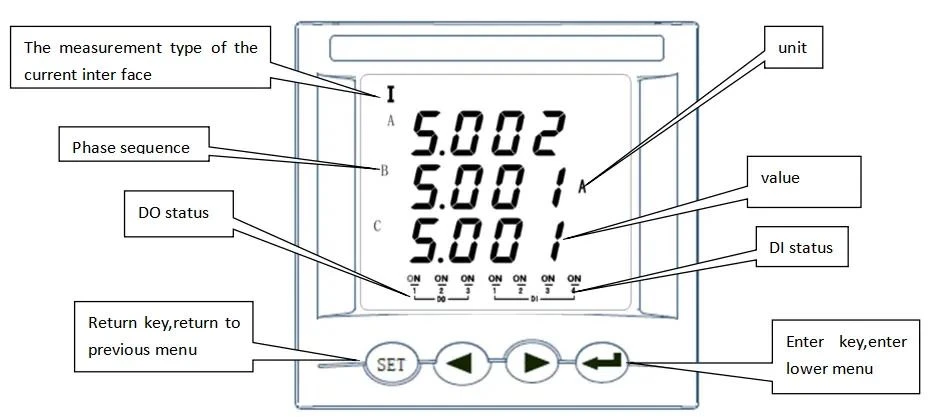

פוּנקצִיָה	לְהַצִיג	LED או LCD
	תִקשׁוֹרֶת	RS485(Modbus-RTU)
	אזעקה	ממסר פסיבי 1 ערוץ, קיבולת מגע 3A/30VDC,3A/250VAC, משמש לאזעקה גבוהה, נמוכה, חוסר איזון וכו'.
	פלט אנלוגי	DC 4-20mA (עומס<>
מיתוג	קֶלֶט	כניסת מגע יבש 4 ערוצים או 2 ערוצים, ספק כוח מובנה
מיתוג	תְפוּקָה	פלט מיתוג 2 ערוצים, ללא מגע ממסר, קיבולת: 3A/30VDC,3A/250VAC
אספקת עזר	טווח מתח	AC/DC 85~265V
	צריכת חשמל	& lt;5VA
	התנגדות בידוד	≥100MΩ
סביבה	טֶמפֶּרָטוּרָה	פעולה: -10℃～+55℃אחסון: -25°C ~+70°C
	לחות	≤95% RH, ללא עיבוי, ללא גז מאכל
	גוֹבַה	≤2500m
