תיאור

ADL10-מד אנרגיה חשמלי חד פאזי הוא מד אנרגיה מהדור החדש שתוכנן על ידי Acrel Co,.Ltd עם ניסיון של שנים רבות בתכנון מדי חשמל. פונקציות מדידה, סטטיסטיקה, תקשורת ותצוגת LCD מותקנות במד ההספק. למד כוח זה יש יתרונות של יציבות גבוהה, צריכת חשמל נמוכה וחיסכון בנתונים לאחר הפסקת חשמל וכו'.

כל המונים עומדים בדרישות הטכניות הקשורות של מדי כוח אלקטרוניים בתקני IEC62053-21,IEC62053-22.

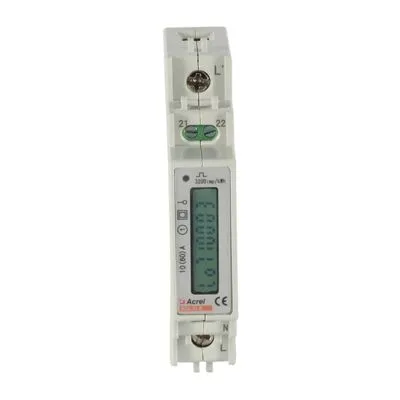

מראה חיצוני

פרמטרים

מתח נכנס	מתח התייחסות	AC220V
	תדירות התייחסות	50 הרץ
	צריכת חשמל	<>
זרם קלט	זרם בסיסי	10A
	זרם מקסימלי	60A
	זרם מתחיל	0.004Ib
	צְרִיכָה	<4va (maximum="">
ביצועי מדידה	דיוק של מדידה	כיתה 1
ביצועי מדידה	טווח מדידה	000000.00~999999.99kWh
תִקשׁוֹרֶת	מִמְשָׁק	RS485(A plus ,B-)
	מצב חיבור	מוליכי זוג מעוותים מסוככים
	נוהל	MODBUS-RTU

פוּנקצִיָה

פוּנקצִיָה	תיאור פונקציה	פונקציה לספק
מדידת קוט"ש	קוט"ש פעיל חד פאזי (חיובי ושלילי)	■
מדידת פרמטרים חשמליים	מתח, זרם, הספק פעיל, הספק תגובתי, הספק לכאורה, גורם הספק ותדר	■
תצוגת אל סי די	תצוגת LCD של 8 סיביות	■
תִקשׁוֹרֶת	ממשק תקשורת: RS485, פרוטוקול תקשורת: MODBUS-RTU	□C
