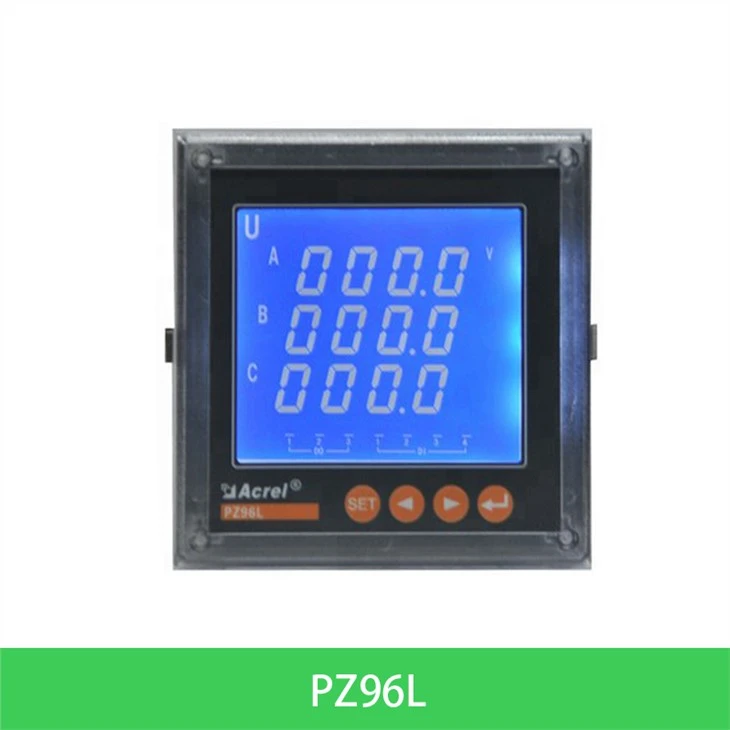

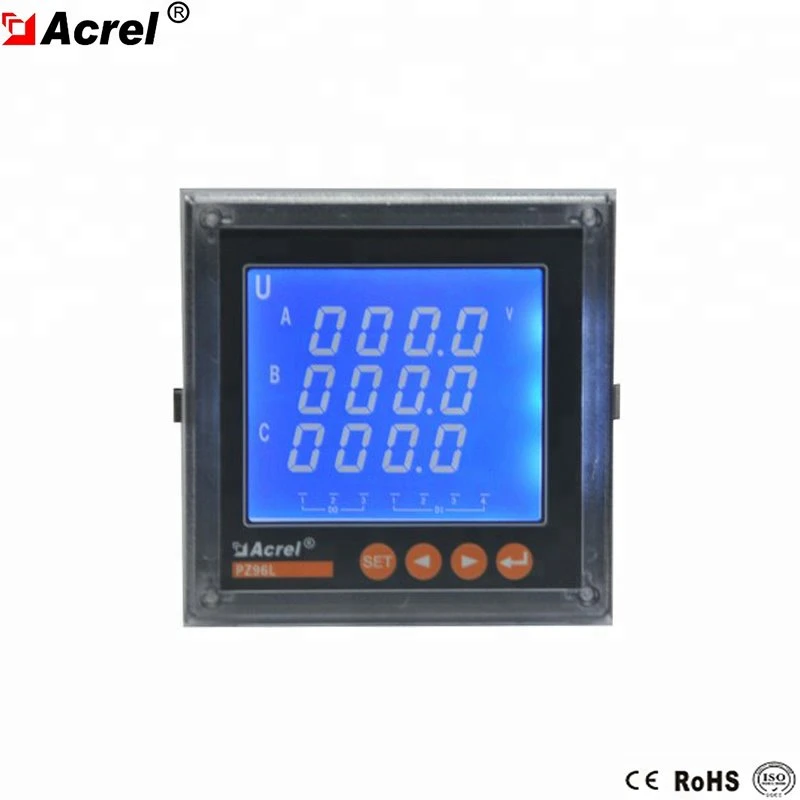

תיאור

באמצעות טכנולוגיית דגימת AC, מדי אנרגיה חשמליים מסדרת PZ יכולים למדוד פרמטרים חשמליים רבים של רשת תלת פאזית כגון זרם, מתח, הספק, אנרגיה חשמלית וכו' באופן ישיר או עקיף. ניתן להשתמש בו לתצוגה מקומית ולחבר אותו עם ציוד הבקרה ליצירת מערכת מדידה ובקרה.

מצויד ביציאת התקשורת RS-485, המאמצת פרוטוקול Modbus-RTU תואם, מונים יכולים להעביר אות פרמטר חשמלי ליציאה אנלוגית סטנדרטית, עם כניסת מיתוג ארבעה ערוצים (שני ערוצים) / פלט מיתוג דו ערוצים. בהתבסס על דרישות שונות, ניתן להגדיר ולשלוט בפרמטרים חשמליים עבור יחס טרנספורמציה, אזעקה, תקשורת וכו' על ידי מקשים על גבי החזית.

מדי סדרת PZ הם בעלי יחס מחיר-ביצועים גבוה ויכולים להחליף מתמרים חשמליים ומדדי מדידה מסורתיים. כרכיב רכישה אינטליגנטי ודיגיטלי מתקדם, מונים חשמליים אלו היו בשימוש נרחב במערכות בקרה שונות, מערכות SCADA ומערכות ניהול מקור אנרגיה.

מאפיינים

1. למונה של מד אנרגיה תלת פאזי יש השפעות איטום ומניעת הפרעות טובות כך שהוא יכול להבטיח מדידה מדויקת.

2. דיוק גבוה יותר למתח: Class 0.2, אנרגיה פעילה: Class 0.5. ניתן לחבר מתח ל-660V.

3. עיצוב 92*92/88*88 הופך את ההתקנה לנוחה יותר וחוסך זמן.

4. מסך LCD/LED ברור מאפשר לראות את הנתונים בצורה ברורה יותר ומונע שגיאות.

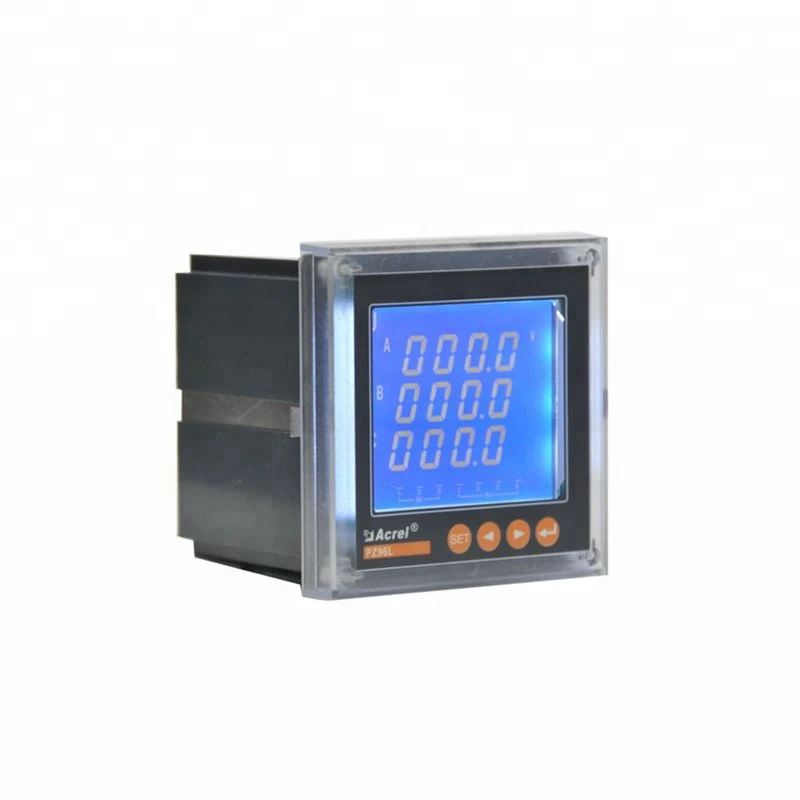

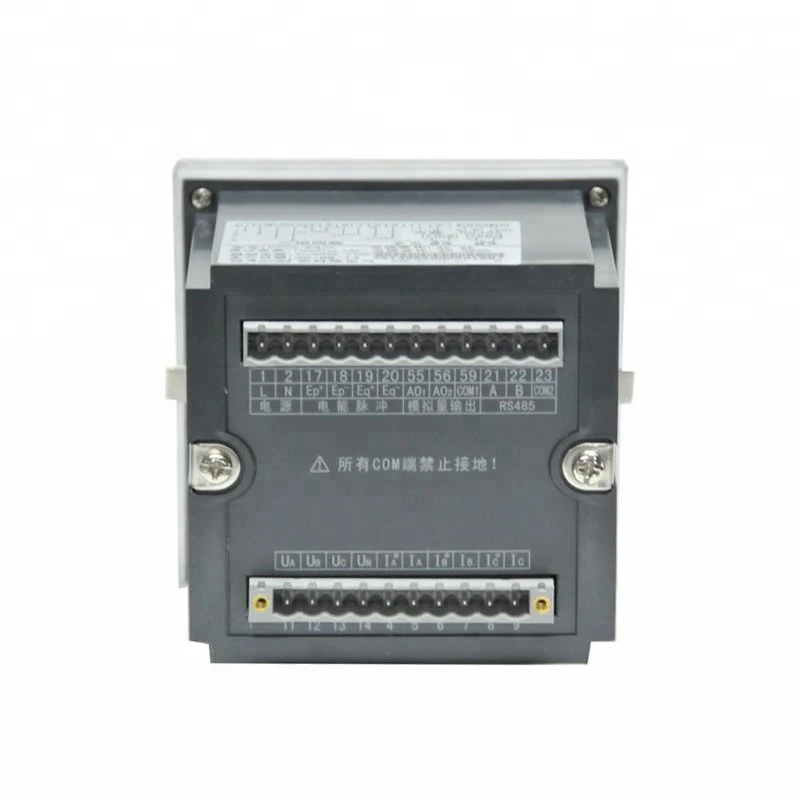

מראה חיצוני

פָּרָמֶטֶר

פּרוֹיֶקט			Parmeter
מִפרָט			3 חוטים 3 פאזיים, 3 פאזים 4 חוטים
קֶלֶט	לְחַבֵּר		45-65HZ
	תדירות		חוט 3 פאזי 3, 3 פאזי 4 חוט
	מתח	עומס יתר: דירוג פי 1.2 (רציף); דירוג פי 10 למשך שנייה אחת
		צריכת חשמל: < 0.2VA
	נוֹכְחִי	עומס יתר: דירוג פי 1.2 (רציף); דירוג פי 10 למשך שנייה אחת
		צריכת חשמל: < 0.2VA
תְפוּקָה	אנרגיה חשמלית		מצב פלט: 2-פולס מצמד תמונות עם אספן פתוח של ערוץ
			קבוע דופק: 10000, 40000, 160000 imp/kWh
	תִקשׁוֹרֶת		יציאת RS485, פרוטוקול Modbus -RTU
	לְהַצִיג		תצוגת LED או LCD, הגדר כפל כוח, אזעקה, חיווי מיתוג כרצונך; עבור אנלוגי ערוץ אחד, הצג הגדרה ניתנת לתכנות הקשורה
פוּנקצִיָה	החלפת קלט		מצב קלט מגע יבש 2 ערוצים או 4 ערוצים פסיבי
	מיתוג פלט		1 פלט מצמד פעיל
			מצב פלט: ממסר 2 ערוצים ללא יציאת מגע
	פלט אנלוגי		מצב פלט: פלט 1, 2 או 4 ערוצים, 0 - 20mA,4 - 20mA ניתן לתכנות
			קיבולת עומס פחות או שווה ל-500Ω
שיעור דיוק	תדר {{0}}.05Hz, אנרגיה חשמלית תגובתית 1 מחלקה, אחרים 0.5class
ספק כוח	DC100~350V; AV 85~265V; （כדי מכשיר חיווט יגבר）		צריכת חשמל<5VA
בִּטָחוֹן	Equipment withstand voltage= power supply, voltage input circuit 2kVAC; power supply,current circuit 2.5kV/1min(RMS) Insulation resistance- input, output end to housing >100MΩ
	טווח של		Modbus RTU:1~ 247;
סביבה	טֶמפֶּרָטוּרָה	עבודה: -10 מעלות ~ פלוס 55 מעלות אחסון: -25 מעלות ~ פלוס 75 מעלות
	לחות	פחות או שווה ל-93 אחוז RH Non-condensing
	גוֹבַה	פחות או שווה ל-2500 מטר

פוּנקצִיָה

סוג מטר

פונקציה בסיסית

צוּרָה

פונקציה אופציונלית

PZ96-E3/*

PZ96-E4/*

מדידת EPI/EPE, EQL/EQC;

כוח פעיל, כוח תגובתי, מדידת גורם כוח;

זרם תלת פאזי, מדידת מתח, תדר

96 ריבוע

Switching4DI פלוס 1 פולס פלוס RS485communication(/KC)
Switching2DI2DO plus RS485communication(/ KC)
Switching4DI plus RS485communication(/KC)
פלט שידור של 2 ערוצים פלוס 2 פולסים פלוס תקשורת RS485(/MC)

PZ96L-E3/*

PZ96L-E4/*

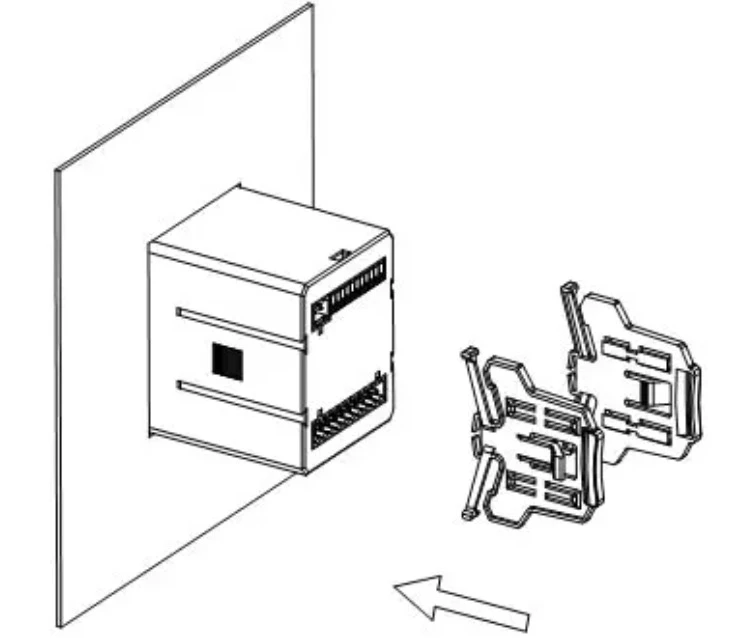

תִיוּל

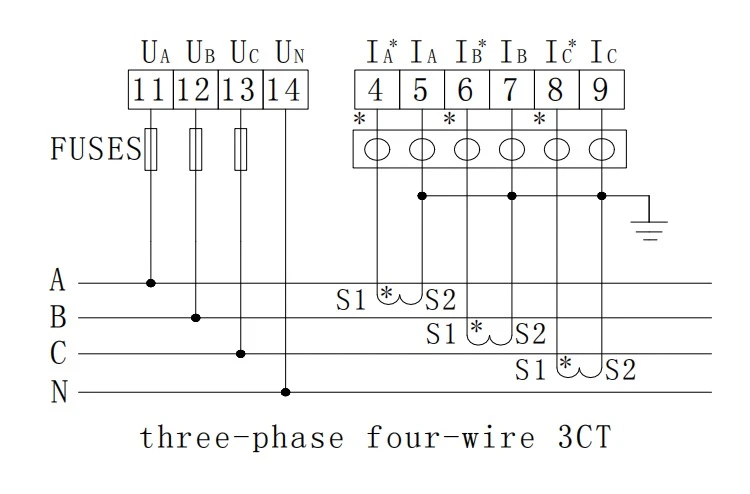

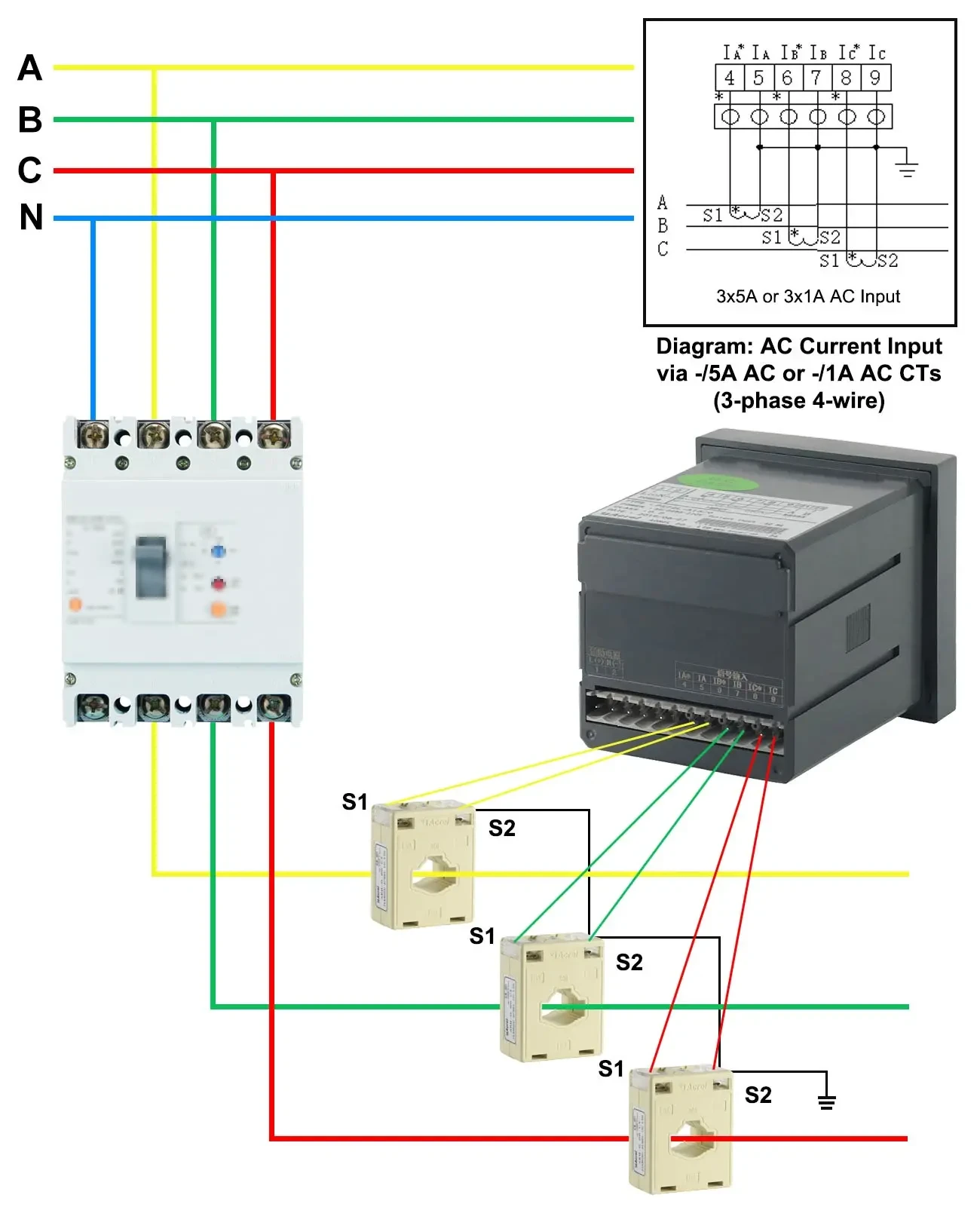

איור 1 תלת פאזי ארבע חוטים 3CT

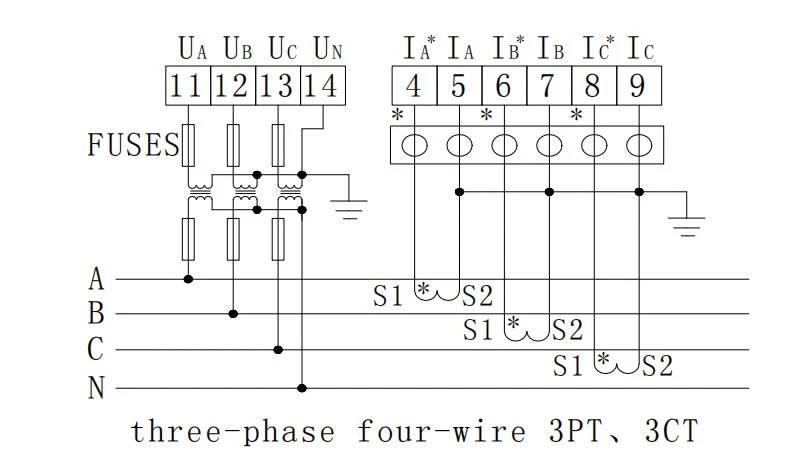

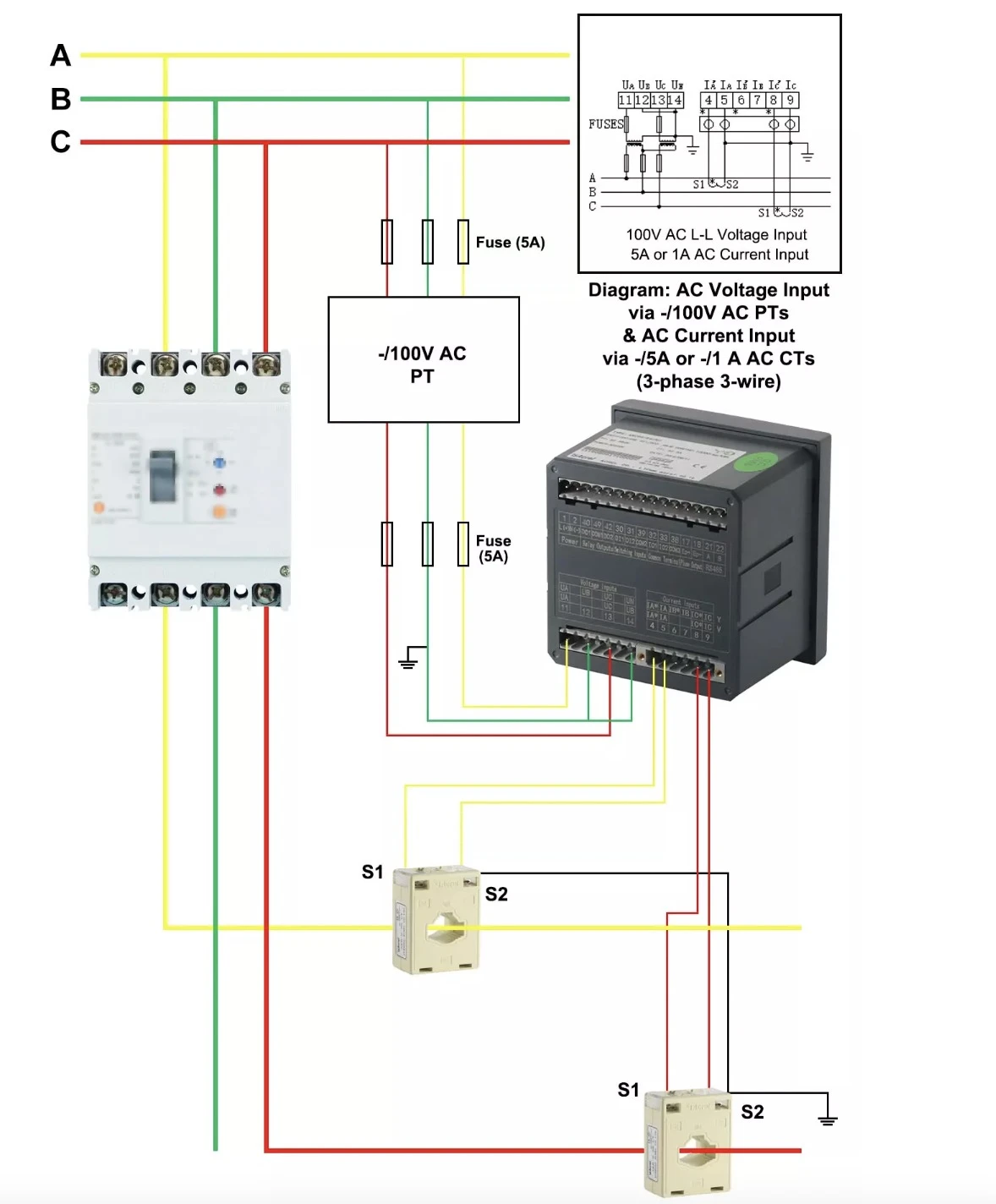

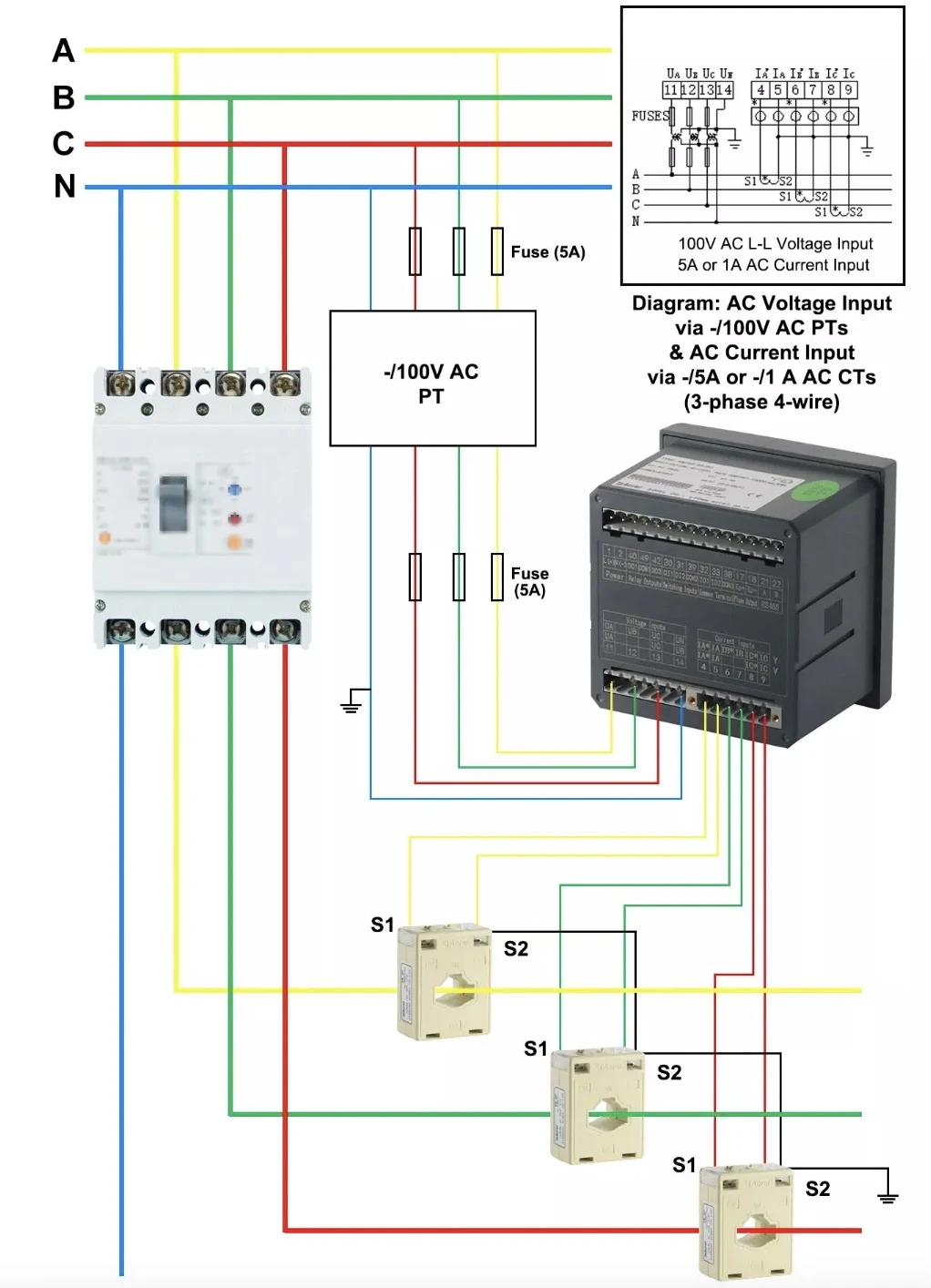

איור 2 תלת פאזי ארבעה חוטים 3PT, 3CT

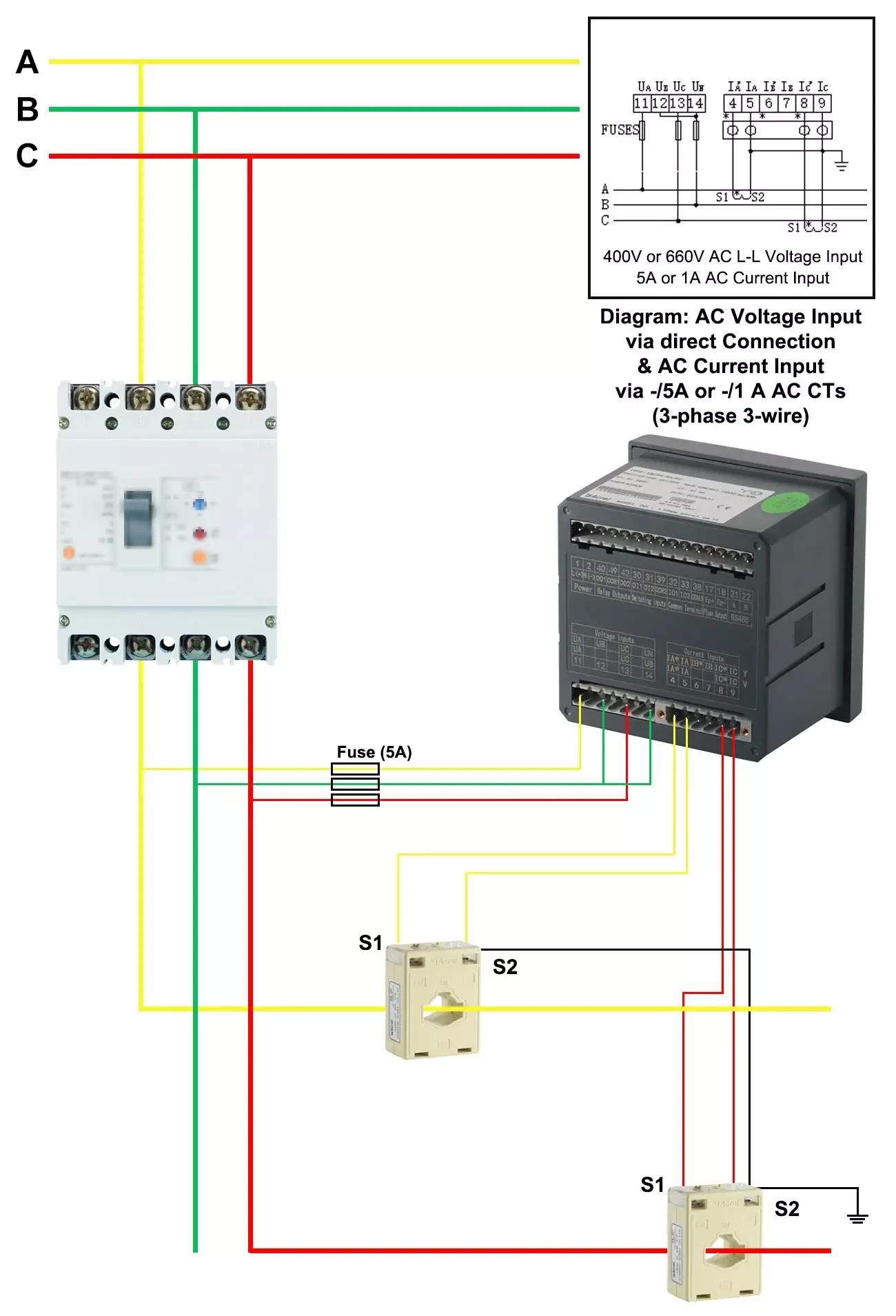

איור 3 תלת פאזי תלת חוט 2CT

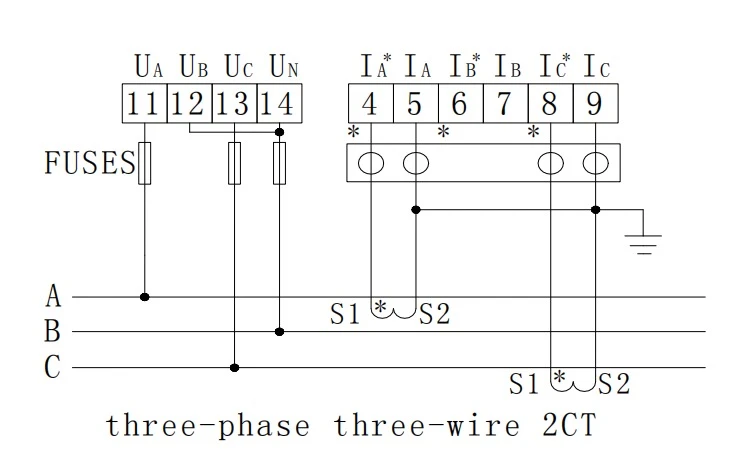

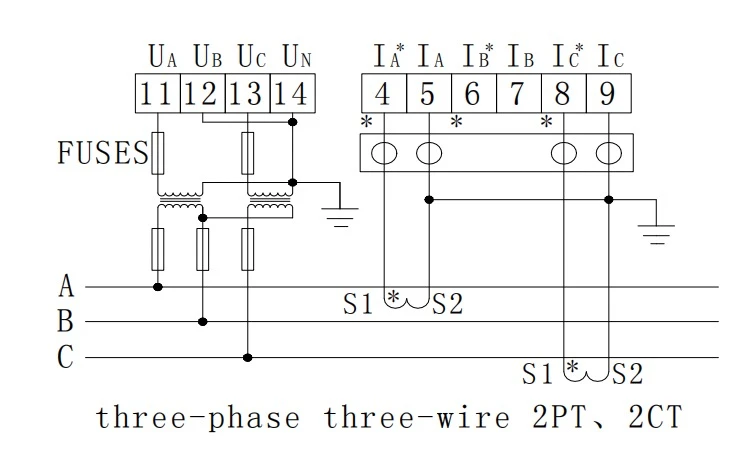

איור 3 תלת פאזי תלת חוט 2CT 2PT
