יישום

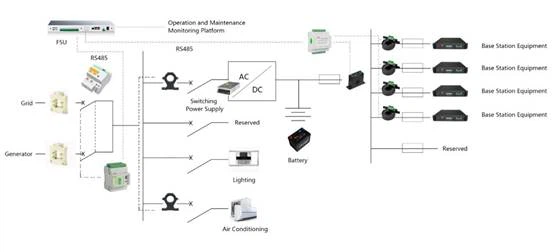

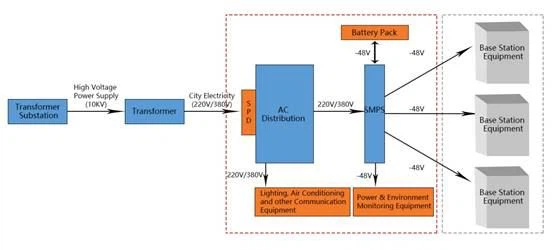

יש צורך למדוד ולפקח על פרמטרים חשמליים ולמדוד אנרגיה בצד AC של תחנת בסיס המגדל כגון רשת מדינה, סולר, מזגן, תאורה, אספקת חשמל וכן הלאה. בצד DC, יש צורך לפקח על פרמטרים חשמליים ולמדוד אנרגיה כגון מכשיר תקשורת של תחנת בסיס, סוללה והתקנים אחרים העובדים תחת אספקת חשמל של -48V. ניתן להעלות את הנתונים בזמן אמת על ידי RS485.

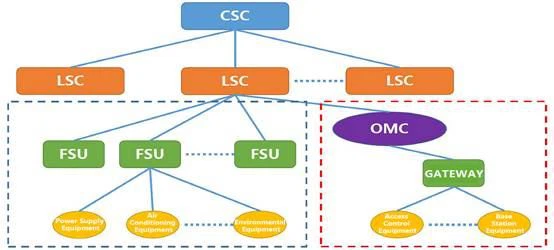

מִבְנֶה
פונקציות עיקריות
הוא יכול למדוד מתח רב-מעגלי, זרם, הספק, אנרגיה חשמלית ופרמטרי הספק אחרים, ותומך בתקשורת קווית RS485 או בתקשורת NB/4G.
1. דיוק
דיוק אנרגטי: Class 0.5S או Class 1
2. תעודה
עם אישור CE או חברת החשמל.
3. תקשורת
RS485, NB, 4G
1. מדידה: מתח, זרם, הספק, אנרגיה ופרמטרים חשמליים מרובים.
2. תקשורת: RS485 Modbus-RTU, NB או 4G
3. תעודה: עם CE ו- IEC
4. דיוק: 0.5s או 1
בחירת המוצר
שֵׁם | תְמוּנָה | דֶגֶם | פונקציה ראשית |
מד אנרגיה במעגל יחיד |
| AMC96L-E4/KC | 1. התקנה: לוח מותקן 2. כניסת 1 מעגל 3 פאזי 220V/5A 50/60HZ 3. מדידה: מתח, זרם, הספק, אנרגיה ופרמטרים אחרים. 4. תקשורת: RS485 Mobus RTU |
מד אנרגיה AC מרובה מעגלים |
| AMC96N-4E3 | 1. התקנה: לוח מותקן 2. 4 מעגלים 3 שלב או 12 מעגלים כניסת AC חד פאזית, CT חיצוני, 50/60HZ 3. מדידה: מתח, זרם, אנרגיה ופרמטרים אחרים. 4. תקשורת: RS485 Mobus RTU |
מד אנרגיה AC מרובה מעגלים |
| DTSD1352-xSyD | 1. התקנה: מסילת DIN 35 מ"מ 2. מעגלים X שלב 3 ו- Y מעגלים AC חד פאזיים, CT חיצוני, 50/60Hz 3. מדידה: מתח, זרם, הספק, אנרגיה ופרמטרים אחרים 4. תקשורת: RS485 Modbus RTU |
מד אנרגיה DC מרובה מעגלים |
| AMC16-DETT | 1. התקנה: מסילת DIN 35 מ"מ 2. 6 מעגלים כניסת DC, כניסת מתח -48V, כניסת זרם על ידי חיישן זרם אפקט פלט 5V פלט 3. מדידה: מתח DC, זרם, הספק, אנרגיה ופרמטרים אחרים 4. עם ± 12V אספקת חשמל פנימית לחיישן זרם אפקט אולם 5. תקשורת: RS485 Modbus RTU |
מד אנרגיה אלחוטי |
| ADW350 | 1. התקנה: מסילת DIN 35 מ"מ 2. 3 מעגלים כניסת DC או מעגל אחד 3 כניסת AC 3. מדידה: מתח, זרם, הספק, אנרגיה ופרמטרים אחרים 4. תקשורת: NB או 4G |
חיישן אולם |
| AHKC | יחס: 1000A/5V מפרט נפוץ: 1000A/5V |

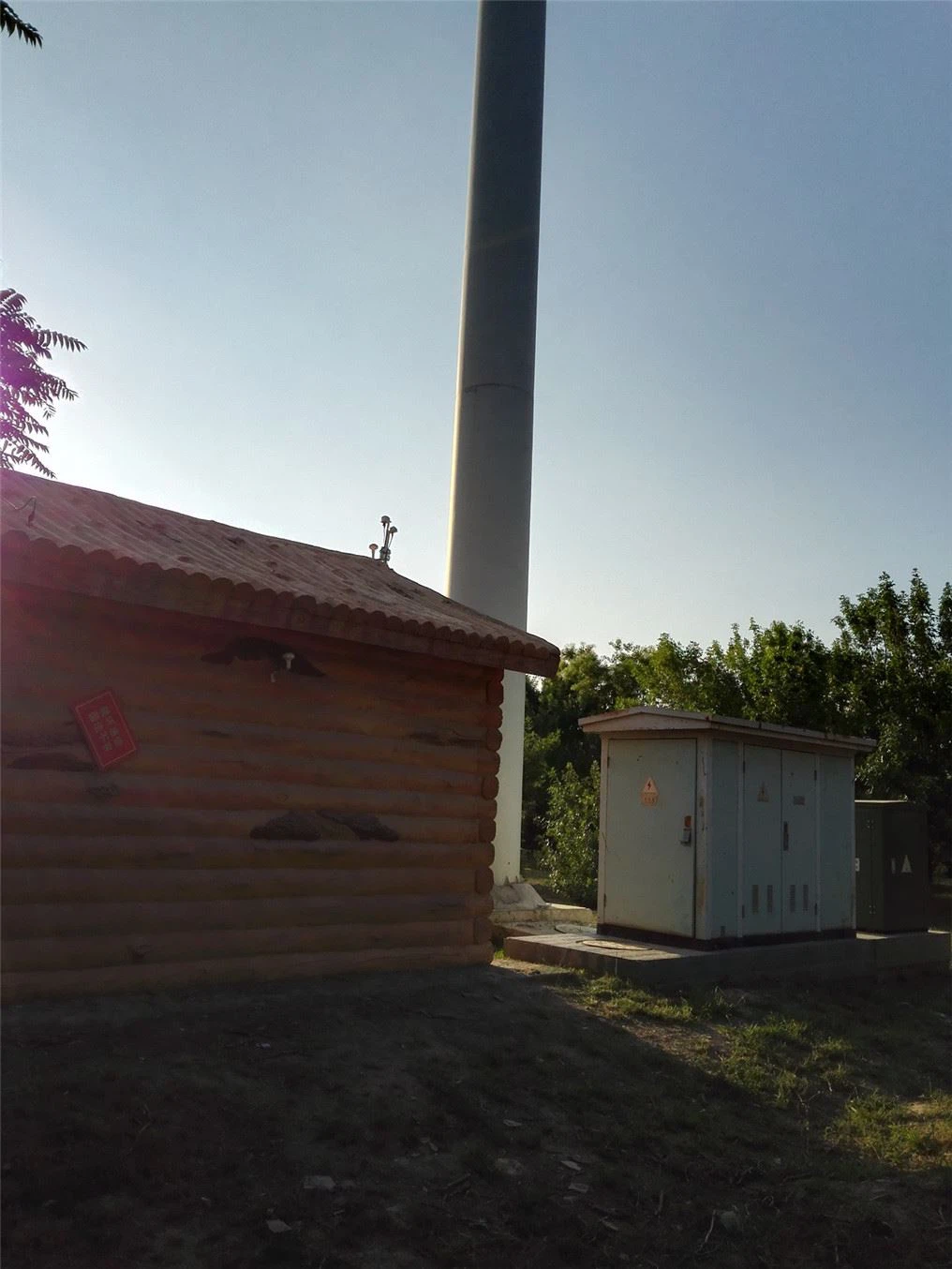

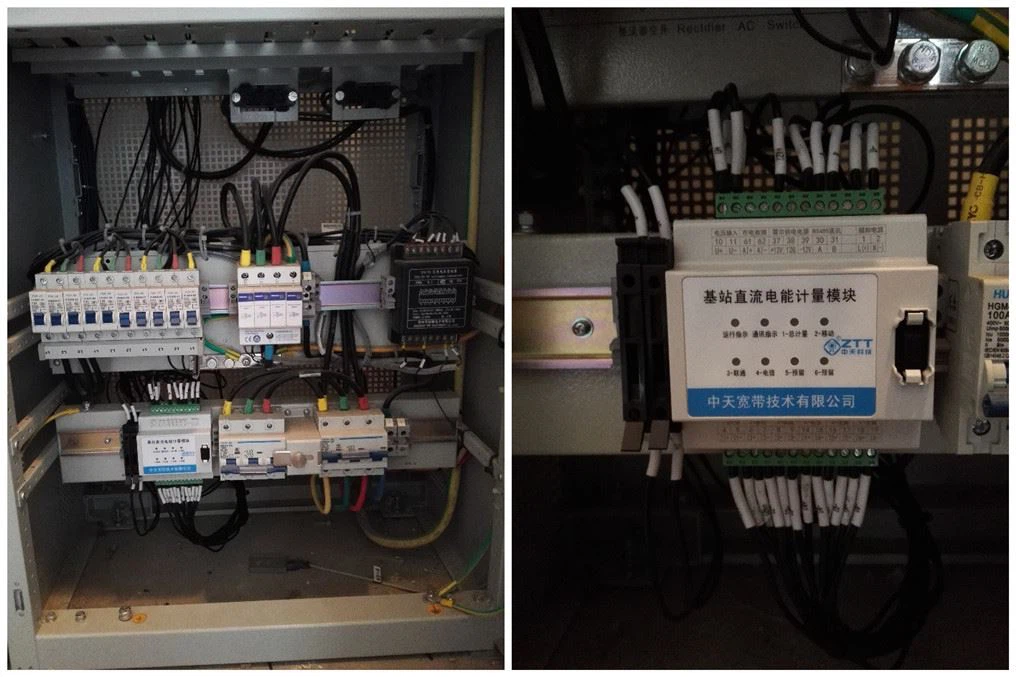

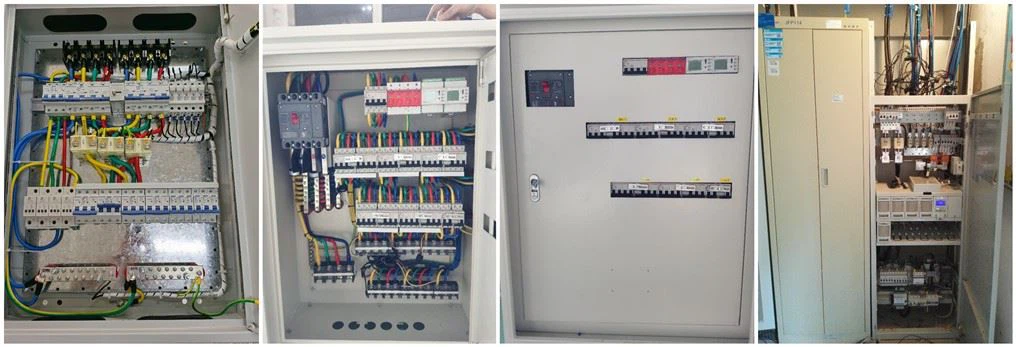

תמונות באתר
