תיאור

מד מדידה אלחוטי ADW350 משמש בעיקר למדידת אנרגיה פעילה תלת פאזית ברשתות מתח נמוך. המוצר מתגאה ביתרונות הכוללים גודל קומפקטי, דיוק גבוה, תכונות עשירות. על פי דרישות שונות, ישנן פונקציות תקשורת רבות כמו תקשורת RS485, NB, 4G, הוספת מצב הדגימה הנוכחי החדש באמצעות שנאי חיצוני.

זה יכול להיות מותקן בגמישות בתיבת ההפצה כדי להשיג תת פריט אנרגיה חשמלית מדידה, פיקוח תפעול ותחזוקה או דרישות ניטור כוח עבור אזורים שונים ועומסים שונים.

פרמטר

כניסת מתח	מתח מדורג	AC: 3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V; DC: 48V
	הפניה תדירות	AC: 50Hz
	צריכה	<0.5va (each="">
קלט נוכחי	זרם קלט	AC: 3×20(100)A DC: 50A,100A
קלט נוכחי	צריכה	<1va (each="">
כוח עזר	ספק כוח	AC: 85 ~ 265V DC: 48V±20%
כוח עזר	צריכת חשמל	<>
ביצועי מדידה	פרמטר חשמלי	מחזור 0.5
ביצועי מדידה	אנרגיה פעילה דיוק	מחלקה 1
	טווח טמפרטורות	-40°C ~ 100°C
	טמפרטורה דיוק	±2°C
לעשות	דירוג אנשי קשר	5A,AC250V/DC30V
הדופק	רוחב הדופק	80±20ms
הדופק	קבוע דופק	AC:400imp/קוט"ש DC:1600imp/קוט"ש

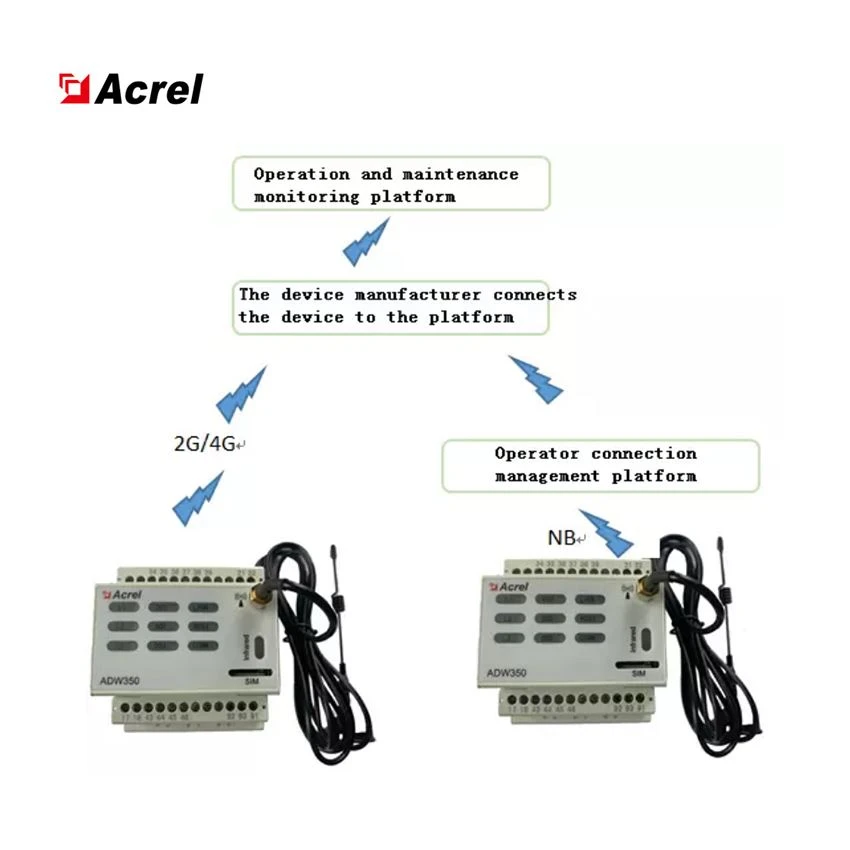

תקשורת	אלחוטי	2G;NB;4G
	אינפרא אדום תקשורת	קצב ההוד הקבוע הוא 1200
	ממשק	RS485(A、B)
	מצב חיבור	מוליכי זוגות מעוותים מסוככים
	פרוטוקול	מודבוס-RTU

דיוק

מחזור 0.5
מדידה
U, I, P, Q, S, PF, F
פונקציה הרמונית

THDV, 2-31
DI/DO
3DO

ערוץ מדידה

3 ערוץ DC או 1 AC ערוץ שלוש שלב

Dimension(L*W*H)
72*71.5*92.6 מ"מ
התקנה
DIN 35 מ"מ
תקשורת
NB-IOT, אינפרא אדום, 2G, 4G
מדידת טמפרטורה
טמפרטורת דו-כיוונית

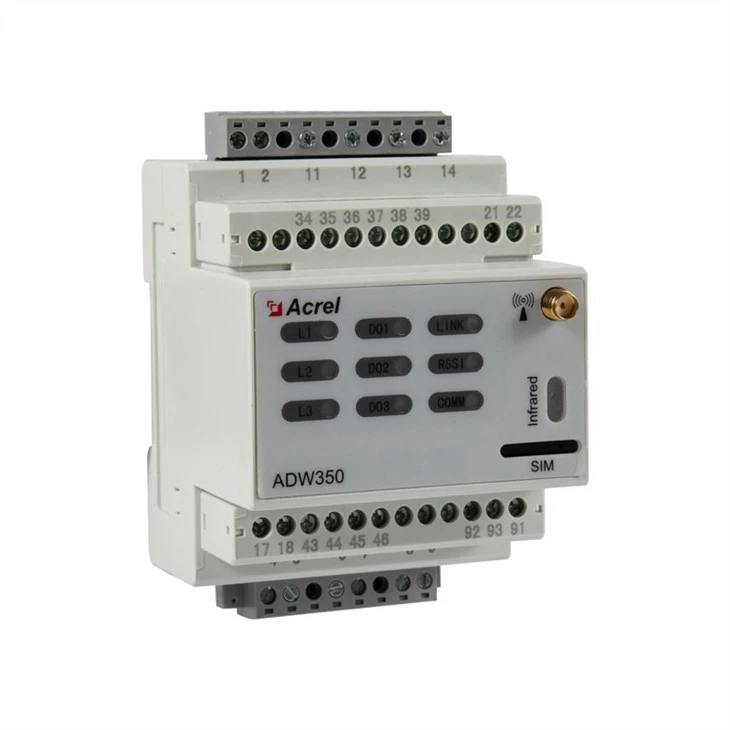

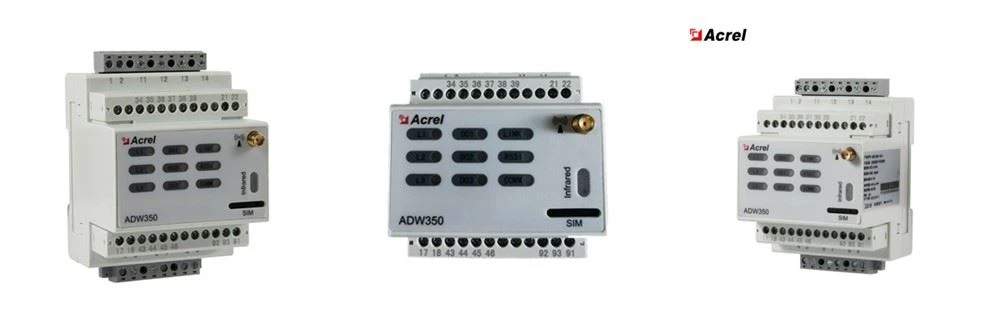

מראה

112999a_

כיצד לבחור את שנאי DC שלך

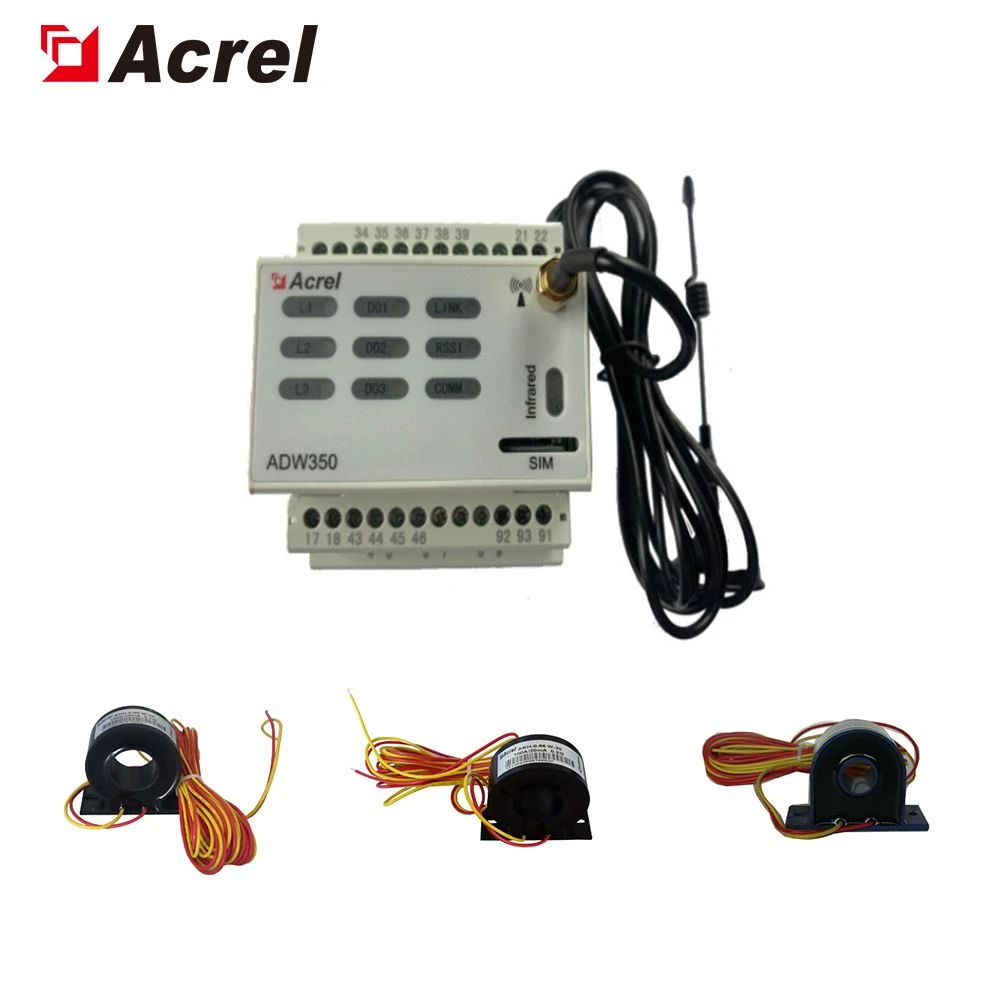

with ct ac

מד אנרגיה של רכבת Din רב לולאתית של ADW350 DC אלחוטי משמש בעיקר למדידת DC או שלוש אנרגיה פעילה AC ברשת מתח נמוך. המוצר מתגאה ביתרונות הכוללים גודל קומפקטי, דיוק גבוה, תכונות עשירות.

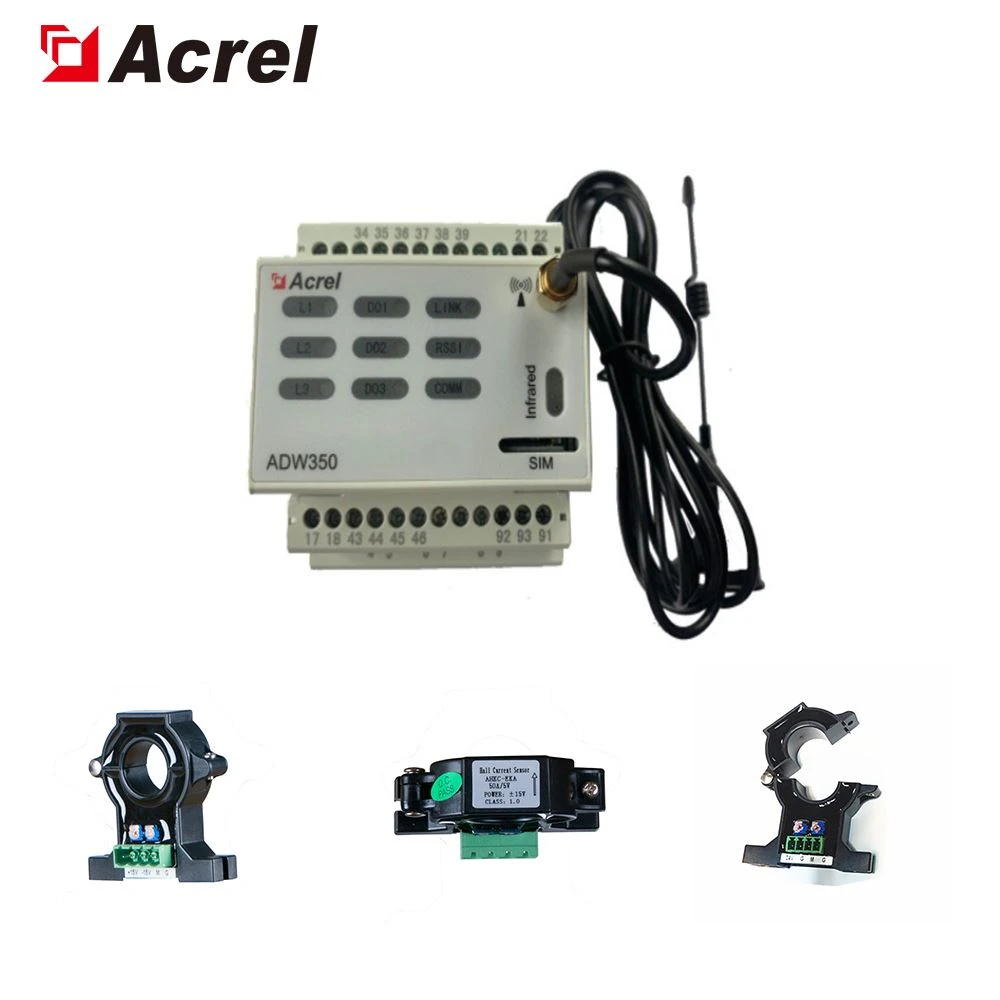

with hall dc
