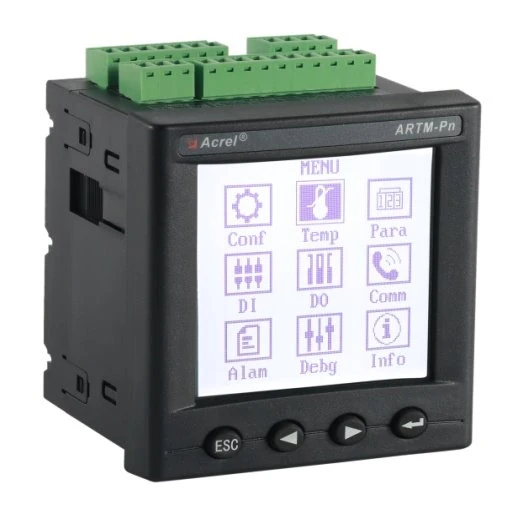

צג טמפרטורה רב-ערוצי

מדידת טמפרטורת אלחוטית, 60 נקודות;
U, I, P, Q, f, Ep, Eq מדידה;
4 תשומות דיגיטליות;
2 ממסרי אזעקה, אזעקת טמפרטורה גבוהה;

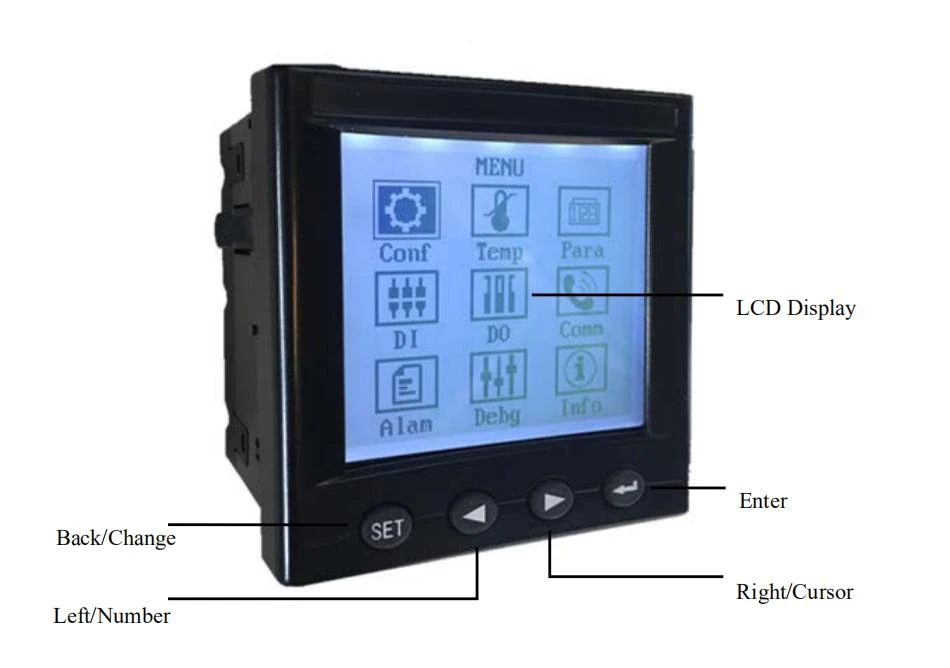

צג LCD;
ספק כוח מותאם ל-AC220V, DC220V, DC110V, AC110V;
1 RS485 תקשורת טורית, מודבוס-RTU.

תיאור

ציוד מדידת טמפרטורה אלחוטי ARTM-Pn פותח בהתאם למפרט לציוד מדידת טמפרטורה אלחוטית, NB/ T 42086-2016. הוא מתאים למתג מקורה 3-35kV, כולל מתג מובנה, מתג עגלת יד, מתג קבוע ומתג לולאה-נט.

הוא מתאים גם למתג מתח נמוך 0.4kV כגון מתג קבוע ומתג מגירה. חיישני הטמפרטורה האלחוטית יכולים להיות מותקנים בכל נקודת חימום ב switchgear, המכשיר משתמש בטכנולוגיית העברת נתונים אלחוטית לשידור בזמן אמת של נתוני טמפרטורה מנוטרים ומציג נתונים כאלה על ARTM-Pn באופן מקומי. בנוסף, ניתן לעקוב אחריו באמצעות יציאת RS485 לניטור חכם מרחוק.

פריטים		תכונות
חיישן		ATE100, ATE200, ATE300B, ATE300, ATE400
קלט מדורג	מצב חיווט	3P3L או 3P4L
	מתח	100V
	הנוכחי	5A
	תדירות	50 הרץ
דירוג דיוק	מתח זרם、	0.5 כיתה
	עוצמה פעילה	0.5 כיתה
	כוח תגובתי	0.5 כיתה
	אנרגיה	0.5 כיתה
מקור צריכת חשמל		AC85 ~ 265V,DC100 ~ 300V
צריכת חשמל		8W
תקשורת	פרוטוקול	מודבוס-RTU
תקשורת	שיעור באוד (bps)	2400、4800、9600、19200
סביבה	טמפרטורה	-10°C ~ 55°C
	לחות	≤95%
	לחץ אטמוספרי	86kPa ~ 106kPa
MTBF		≥50000 שעות

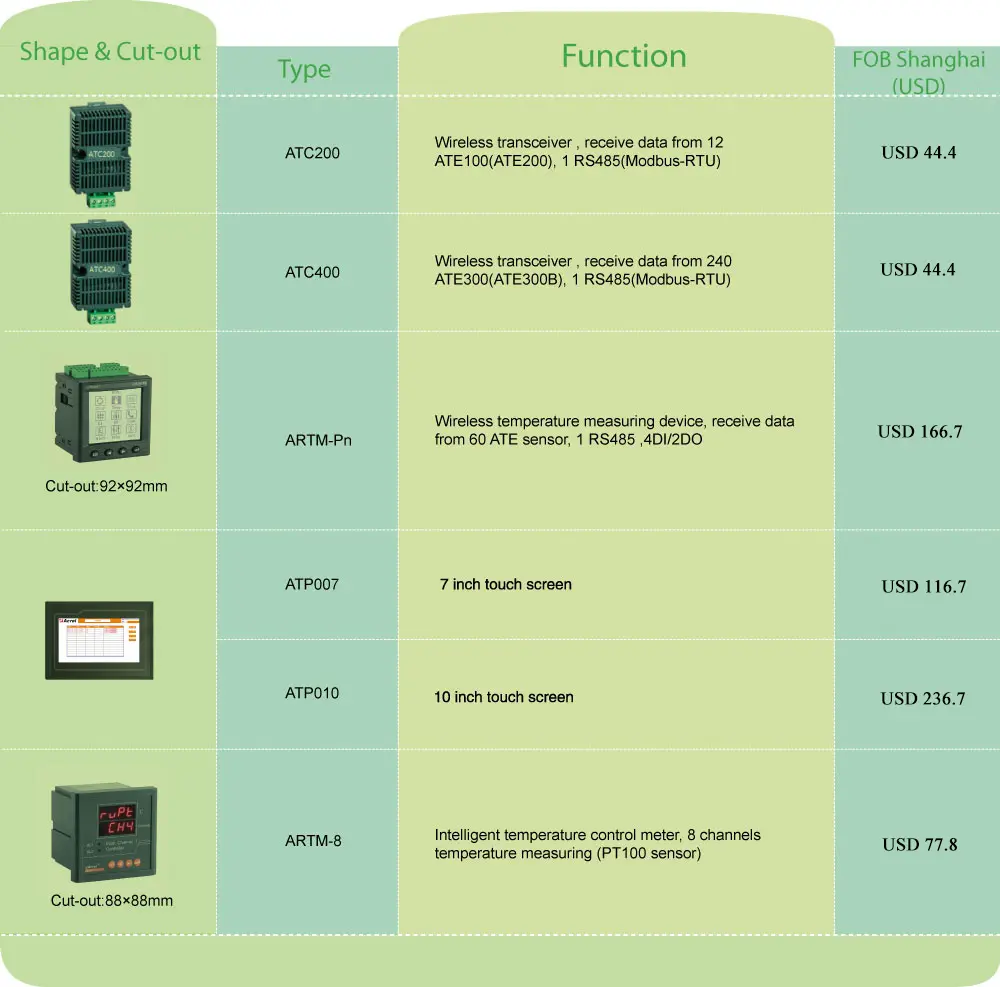

מוצרים קשורים

חיישן טמפרטורה אלחוטית ATE400

מדידת טמפרטורת אלחוט;

מדידת 240 נקודות;

1 RS485 תקשורת טורית, מודבוס-RTU;

2 ממסרי אזעקה;

ספק כוח מותאם ל-AC/DC 220V, AC/DC110V

התקנת מסילת דין

Aחיישן טמפרטורה אלחוטית של TE200

מדידת טמפרטורת אלחוט;

מדידה של 60 נקודות;

1 RS485 תקשורת טורית, מודבוס-RTU;

ספק הכוח מסתגל ל- DC24V.

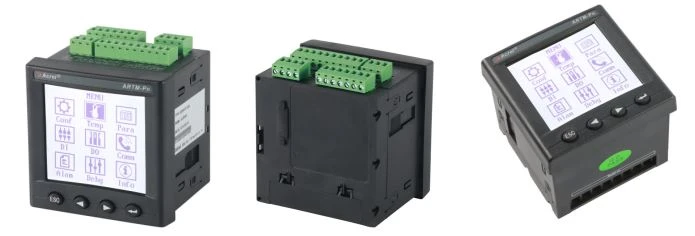

מראה

Z{R{}MI5`F{R{4A5@8VC9)7

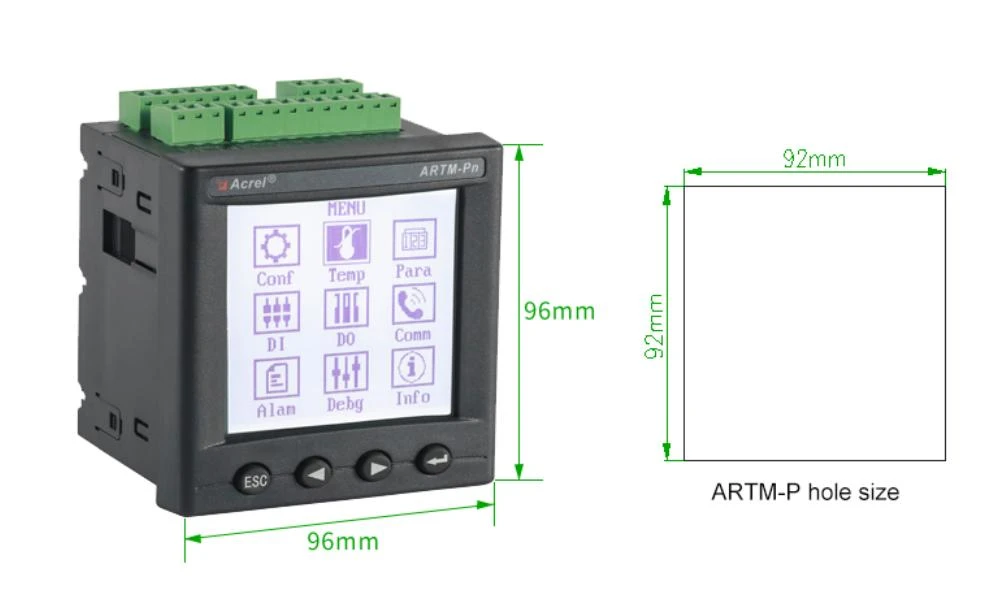

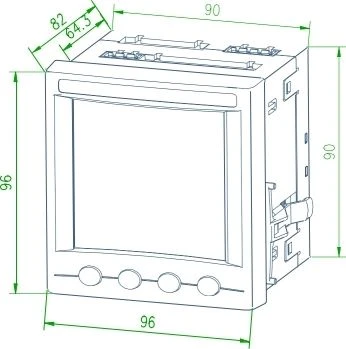

ממד

96*96*39 מ"מ (L*W*H)

חיווט

ספק כוח עבודה של פלט ממסר דיגיטלי 4 כיווני

מדידת טמפרטורת אלחוטית RS485 פתרון אופייני לתקשורת

UZ%13}]OO}5AB9RX(N196PQ

התקן מדידת הטמפרטורה המקוון של סדרת ARTM מורכב מחיישן מדידת טמפרטורה אלחוטי ומסוף קבלה/תצוגה. ניתן להעלות את כל נתוני הטמפרטורה למערכת מדידת הטמפרטורה האלחוטית כדי לממש את הניטור המקיף של המגעים החשמליים בתהליך הטרנספורמציה וההפצה.
