תיאור המוצר
חיישן זרם אולם בלולאה סגורה נקרא גם חיישן זרם איזון מגנטי הול. הוא משלב את התיאוריה שהוזכרה עם תיאוריית האיזון המגנטי. במילים אחרות, רכז השדה הפרומגנטי מרכז את השדה המגנטי שנוצר על ידי הזרם הראשי ומחיל אותו על רכיב הול. לאחר מכן יציאת אות המתח מרכיב הול מוגברת והופכת לקלט של מגבר הכוח. הפלט הנוכחי היסט זורם דרך סליל הפיצוי המשני.
השדה המגנטי שנוצר על ידי סליל המשני הוא ההפך מהשדה שנוצר על ידי הזרם הראשי. באופן כזה, השדה העיקרי מפוצה ותפוקת האולם מצטמצמת בהדרגה. כאשר השדה הראשי שווה לשדה השני וזרם ההיסט שומר על יציבות, זהו האיזון המגנטי. מעגל זה מורכב בעיקר מרכיב המרת אלקטרומגנטיות, מגבר מעגל ומעגל פיצוי כונן.
מראה
ממד

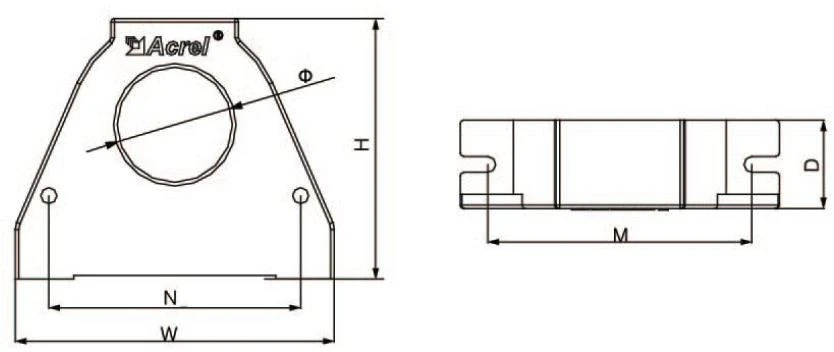

איור 1

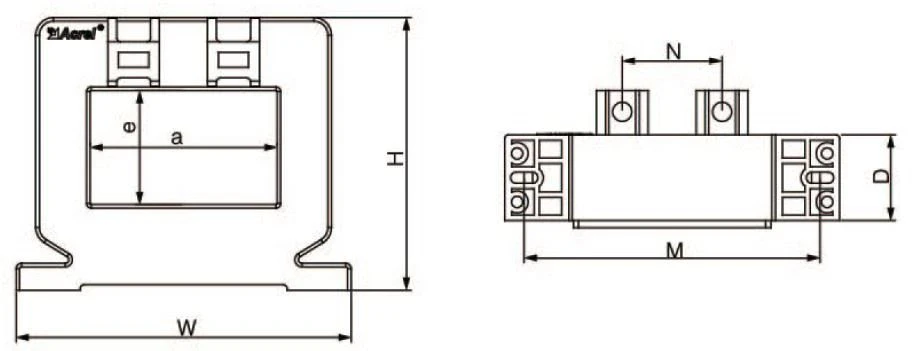

איור 2
מפרט גודל | גודל חלוקה לרמות(מ"מ) | דרך גודל(מ"מ) | הרכבה | איור | |||||
W | H | D | a | e | Φ | M | N | ||
AHKC-E | 53 | 72 | 16 | / | / | 21 | 47 | / | איור 1 |
AHKC-LT | 90 | 73.5 | 25 | / | / | 32.5 | 74.5 | 71 | איור 1 |
AHKC-BS | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | איור 2 |
AHKC-BSA | 43 | 32.5 | 19 | 20.5 | 10.5 | / | / | / | איור 2 |
AHKC-F | 74 | 57 | 22 | 43 | 13 | / | / | 22 | איור 2 |
AHKC-FA | 94 | 60.5 | 26.5 | 52 | 15 | / | 83 | 28 | איור 2 |
כובע AHKC | 94 | 76.5 | 24 | 52.5 | 32 | / | 83 | 28 | איור 2 |
יחס נוכחי
| מפרט | מדורג נוכחי | ספק כוח | פלט מדורג | צמצם מדידת (מ"מ) | דרגה n תואר |
AHKC-E | 0~(20-500)A | ±15V | 5V | φ 20 | 1 | |
AHKC-LT | 0~(100-800)A | ±15V | 5V | φ 32.5 | 1 | |
AHKC-BS | 0~(20-500)A | ±15V | 5V | 20.5*10.5 | 1 | |
AHKC-BSA | DC 0 ~(50-500)A | 12V/15V/24 V | 4 ~ 20mA | 20.5*10.5 | 1 | |
AHKC-F | 0~(200-1000)A | ±15V | 5V | 43*13 | 1 | |
AHKC-FA | 0~(200-1500)A | ±15V | 5V | 52*15 | 1 | |
כובע AHKC | 0~(400-2000)A | ±15V | 5V | 52*32 | 1 |
הערה: מדורג הנוכחי ללא תווית מציין כי AC ו- DC זרם קלט ניתן למדוד, אנא ציין בעת ההזמנה.
חיווט
● הגדרת מסופי חיווט
● הגדרת מסופי חיווט
צִטּוּט
