תיאור

ממסר פעולה מסדרת ASJ של זרם לאחר, הפסקת מתח נמוך או קבלן מתח נמוך יכול להיות מורכב עבור מכשיר ייצור לאחר זרם משולב, המיושם בעיקר עבור מעגל ההפצה של מערכת TT ו-TN עם זרם חילופין 50Hz, המתח הנקוב 400V או מתחת.

ASJ סדרת ממסר פעולה של זרם לאחר מיושם בהגנה מפני תקלות אדמה עבור המעגל החשמלי, כדי למנוע את נזקי הציוד ואת תאונת השריפה של ציוד חשמלי הנגרמת על ידי זרם תקלת האדמה, יתר על כן, הוא גם יכול לספק עקיף הגנה מפני מגע מפני סכנת התחשמלות.

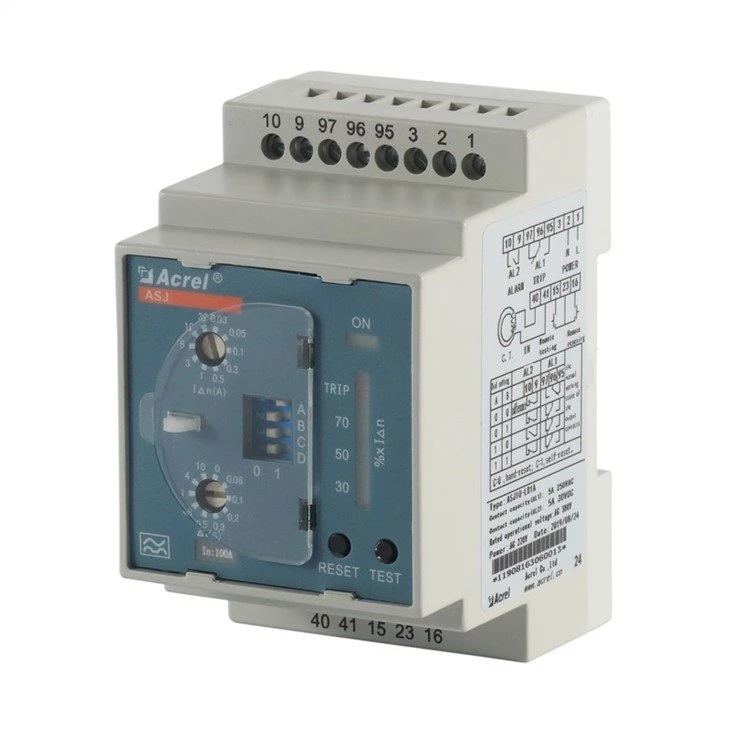

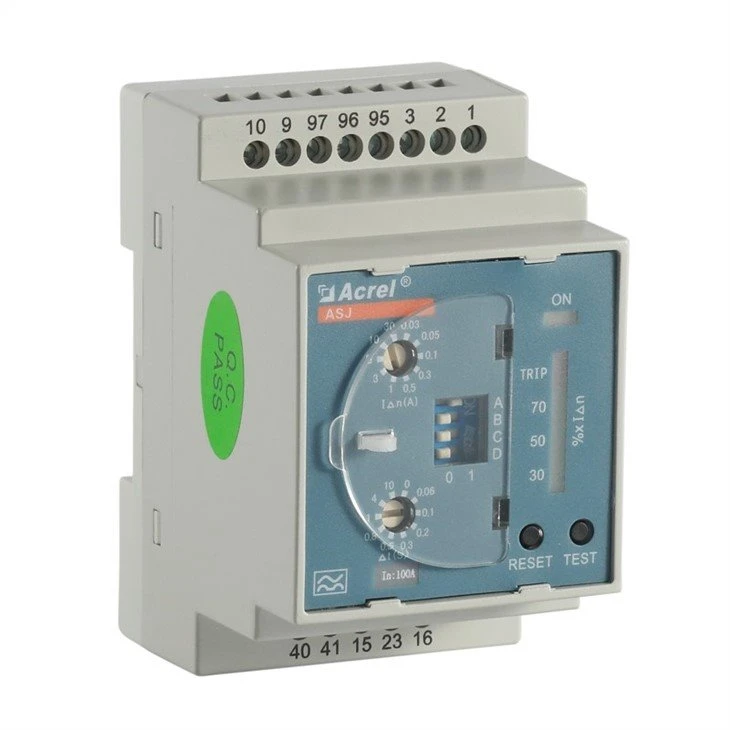

מראה חיצוני

פָּרָמֶטֶר

פרמטר טכני		אינדיקטור
		סוג AC	סוג
קֶלֶט	זרם פעולה שיורי מדורג	0.03、0.1、0.3、0.5(A)	0.03、0.05、0.1、0.3、0.5、1、3、5、10、 30(א) הערה 3
	זמן הגבלה ללא נהיגה △t	0.1、0.5(s)	0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、 10(ים) הערה 4
	שיורי מדורג זרם ללא פעולה I△no	50%I△n	50%I△n
	מאפייני ביצועים	זרם חילופין סינוסואיד פשוט	זרם חילופין סינוסואיד פשוט וזרם ישר פועם
	תדירות	50Hz±5Hz	50Hz±5Hz
שגיאת פעולה		-20% ~ -10%I△n	-20% ~ -10%I△n
תְפוּקָה	מצב פלט	אחד הוא הסגירה הרגילה והשני הוא עבור טרנספורמציה	האחד הוא הסגירה או הפתיחה הרגילה, והשני מיועד לטרנספורמציה
	יכולת מגע	5A 250VAC 5A 30VDC	AL1:8A 250VAC 5A 30VDC AL2:6A 250VAC 5A 30VDC
	מצב איפוס	זה במקום והמרחק הארוך אחד,	זה במקום, זה למרחקים והאוטומטי
ספק כוח	טווח מתח	AC110V, AC220V (מותר שגיאה±10%）		AC110V, AC220V, DC85-270V （שגיאה מותרת±10%）
	פיזור כוח	≤5W
תדר כוח עמיד במתח		הערך האפקטיבי של זרם חילופין בין ספק הכוח, הכניסה והיציאה: 2kV/1min
תחת הפעולה הרגילה	טֶמפֶּרָטוּרָה	טמפרטורת הפעלה: -20℃ ~ +55℃ טמפרטורת אחסון: -30℃ ~ +70℃
	לחות	≤95%RH, עם עיבוי לחות, ומקום גז מאכל
	גובה מעל פני הים	≤2000m
	סוג של זיהום	כיתה ג'
	קטגוריית התקנה	הקלד Ⅲ

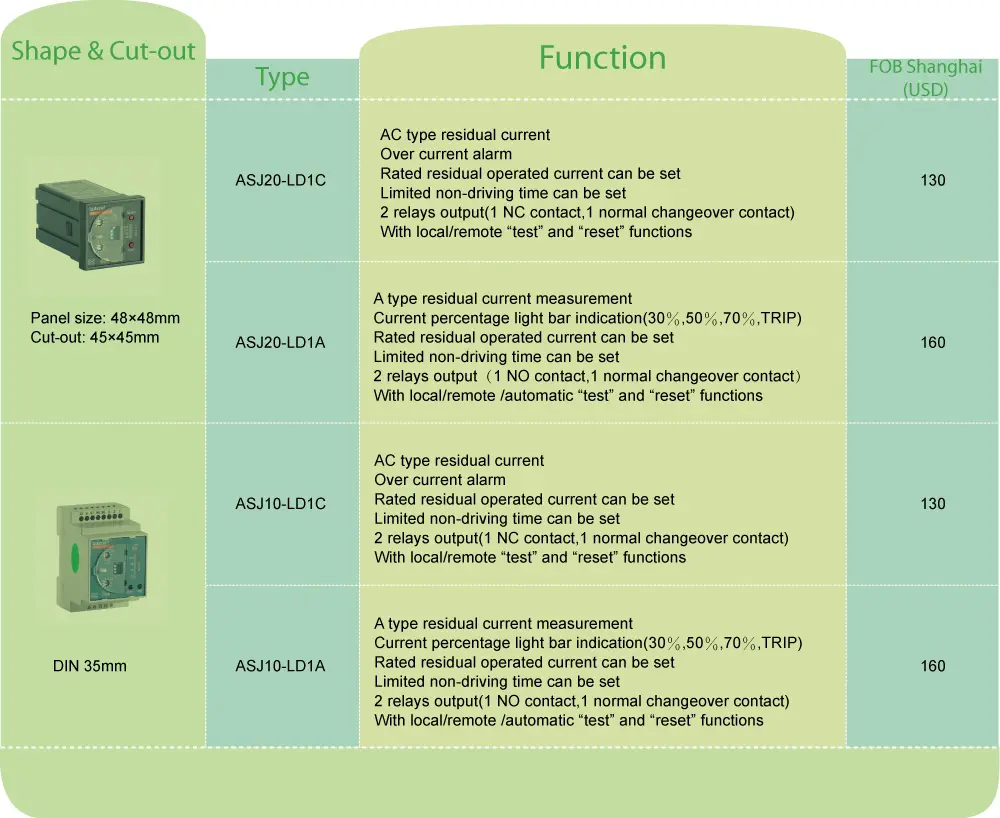

פוּנקצִיָה

סוּג

פונקציה בסיסית

דרך התקנה

תמונה

ASJ10-LD1C

1. מדידת זרם שיורי מסוג AC;

2. הודעת אזעקה של חציית קו נוכחי;

3. ניתן למדוד זרם הפעלה שיורי מדורג;

4. ניתן להגביל זמן ללא נהיגה;

5. שני סטים של פלט ממסר;

6. עם פונקציות "בדיקה" ו"איפוס" מקומיות ומרוחקות.

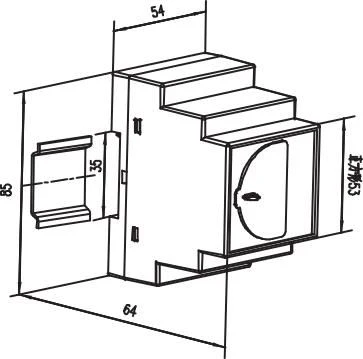

הכוונת מסילה (TS35mm)

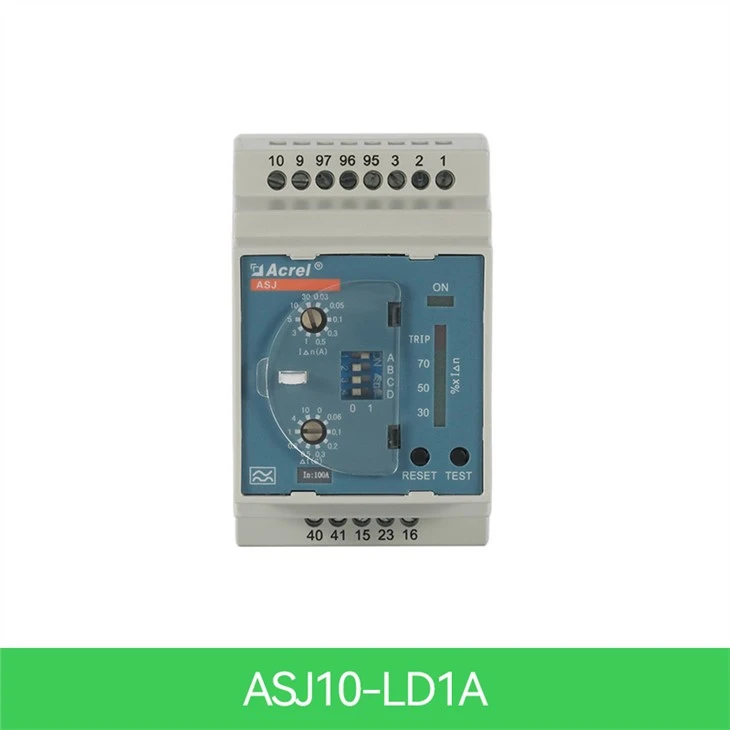

ASJ10-LD1A

1. מדידת זרם שיורי מסוג A;

2. תצוגת עמודת האור הנוכחית באחוזים;

3. ניתן למדוד זרם הפעלה שיורי מדורג;

4. ניתן להגביל זמן ללא נהיגה;

5. שתי סטים של פלט ממסר (ניתן להגדרה) הערה 1;

6. עם פונקציות "בדיקה" ו"איפוס" מקומיות ומרוחקות.

הערה 1: הפונקציה של הגדרה עבור ממסר פירושה שאתה יכול להגדיר את האתחול ואת מצב הפלט של הממסר בעצמך דרך חיוג הקוד בלוח; ניתן למצוא את מדריך ההגדרות הספציפי מהמדריך.
