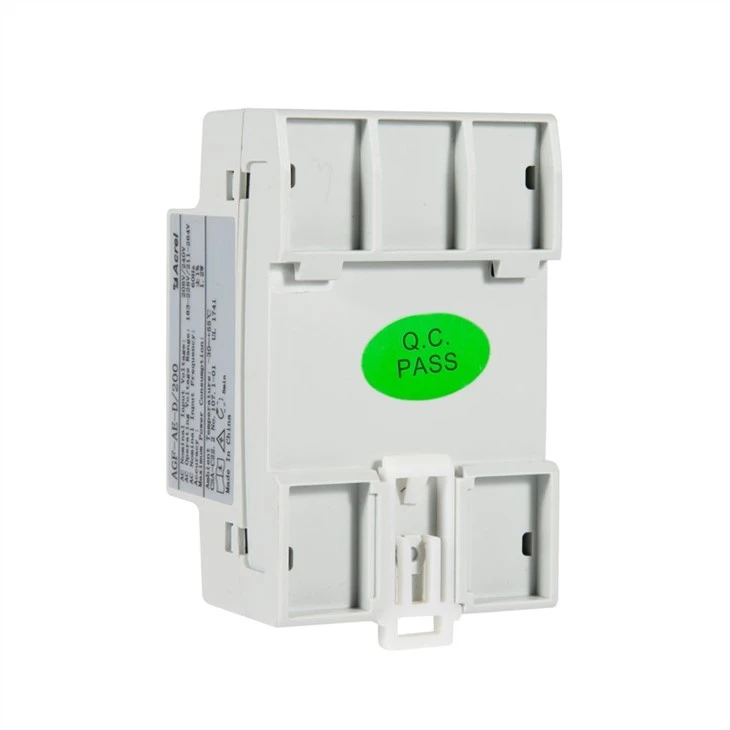

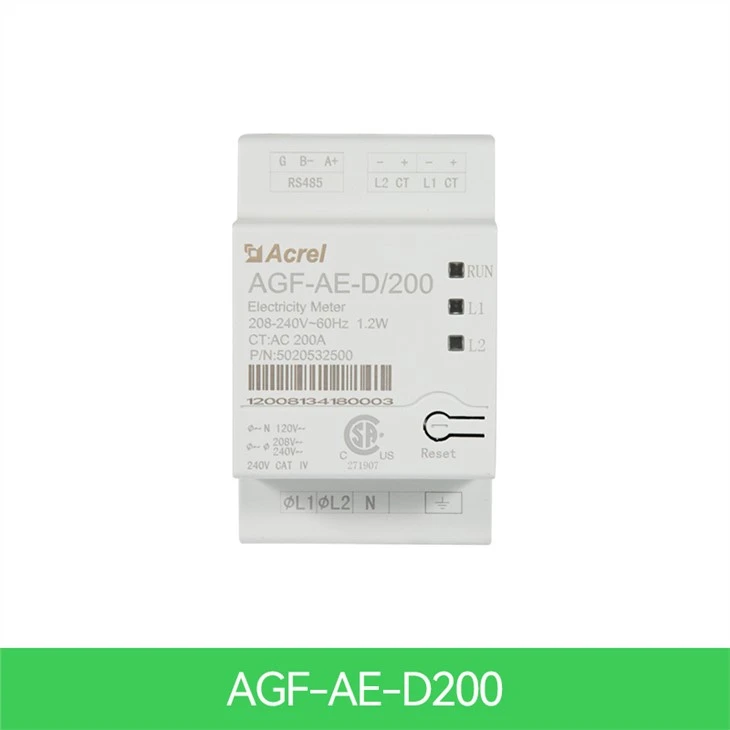

מד מערכת השמש

במערכת מהפך אחת, המונה מחובר ישירות למהפך. אם למהפך שלך יש מד ציון הכנסה מובנה (RGM; המהפך מכונה מהפך ברמת הכנסה), באפשרותך לחבר מונה חיצוני באותו אפיק כמו ה- RGM. Acrel יש AGF-AE-D/200 סיים את פליטת EMC נערך דוח בדיקת פליטה מקרין ו FCC בכיתה B לתעשייה ומגורים.

שירות חשמל מונים			יחידות
	AGF-AE-D/100	AGF-AE-D/200
קו מתח מדורג	120		V
קו מתח-לינטו מדורג	208/240		V
טווח מתח מורחב	88%~110%
תדר AC	60		הרץ
רשתות נתמכות	L1/L2/N/PE
צריכת חשמל	1.2		W
תקשורת
ממשקי תקשורת מטר	RS 485
זמן תגובה	≤1		S
דיוק מטר
זרם RMS מדורג	100	200	A
1%-100% מזרם ה-CT	±0.5	±0.5	%
רובוטריקים נוכחיים
מספר הרובוטריקים הנוכחיים שסופקו	2
מידות	תעודת זהות: 150. ד:35	70.5×54.5×39(H×W×D)	מ"מ
תאימות סטנדרטית
בטיחות	UL1741
מפרטי התקנה
מידות(H×W×D)	54.1×87.8×52		מ"מ
משקל	0.2		ק ג
טווח טמפרטורות הפעלה	-30~ 55		°C
לחות יחסית (ללא עיבוי)	5-90		%
סוג הרכבה	DIN-Rail, 35 מ"מ

	דיוק AGF-AE-D/100: 100A AGF-AE-D/200: 200A תדירות 60 הרץ ספק כוח (אספקה עצמית) AC85 ~ 265V או DC100 ~ 350V; צריכת חשמל ≤10VA צריכת קלט פחות מ- 0.2VA
צריכת קלט פחות מ- 0.2VA Dimension(L*W*H) 54.1*87.8*52 מ"מ התקנה DIN 35 מ"מ

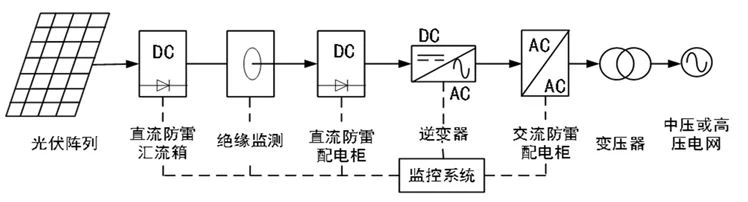

מד האנרגיה PV/ Solar Inverter שלנו במערכת מהפך יחיד, המונה מחובר ישירות למהפך. אם למהפך יש מד הכנסה מובנה (RGM; המהפך מופנה למהפך ציון הכנסה), הלקוחות שלנו יכולים לחבר מונה חיצוני באותו אוטובוס כמו RGM.

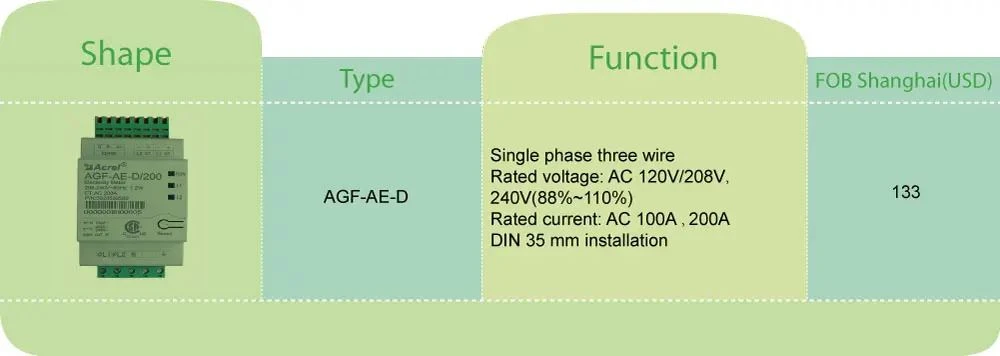

סוג	תיאור פונקציה
AGF-AE-D/100	1. בקרת הספק למערכת פוטו-וולטאית/ אגירת אנרגיה 2. מדידת הספק מלא, רענון נתונים במהירות גבוהה 3. רכבת דין מותקנת 4. התקנה קלה על ידי 2 שנאים זרם ליבה מפוצלת חיצונית 0-100A
AGF-AE-D/200	1. בקרת הספק למערכת פוטו-וולטאית/ אגירת אנרגיה 2. מדידת הספק מלאה, רענון נתונים במהירות גבוהה 3. מסילת דין מותקנת 4. התקנה קלה על ידי 2 שנאים זרם ליבה מפוצלת חיצונית 0-200A

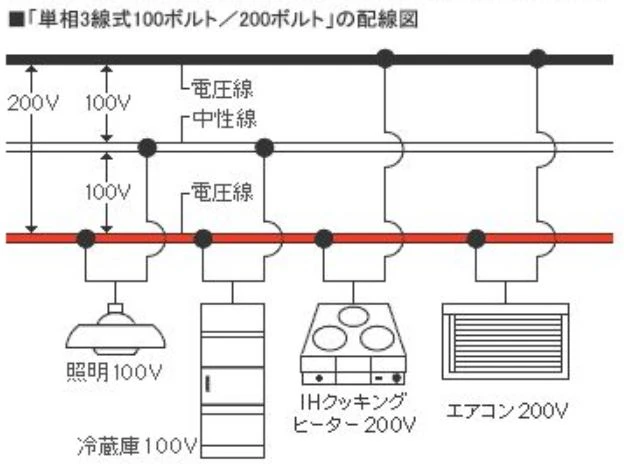

* חוט ערוץ 3 שלב יחיד 2

* מתח מדורג AC 120V/208V,240V(88%~110%)*זרם מדורג:AC 100A

* תדירות מדורגת:60HZ

* תקשורת:RS485, פרוטוקול SunSpec

* UL1741 מותקן בפלט של ממירים, ממירים, בקרים וציוד מערכת חיבור לשימוש עם משאבי אנרגיה מבוזרים

(התקנת מסילת דין 35 מ"מ)

1. כבה את עוצמת AC לפני הידוק על שנאים הנוכחיים.

2. התקן את ה- CTs סביב המנצח כדי להימדד. ניתן פתיחה של CTs עם ליבה מפוצלת עבור 3 התקנות סביב מוליך. עניבת כבל כלון עשויה להיות מאובטחת סביב החלק העליון של CT למנוע פתיחה מקרית.

3. התקן את ה- CT כאשר החץ מצביע על הרשת למדידת צריכה או ייצוא.

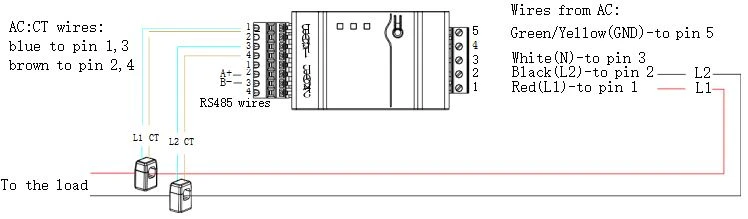

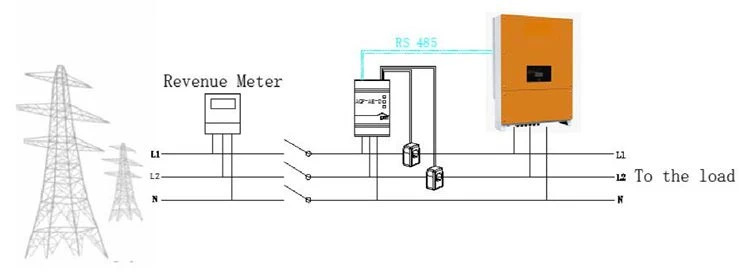

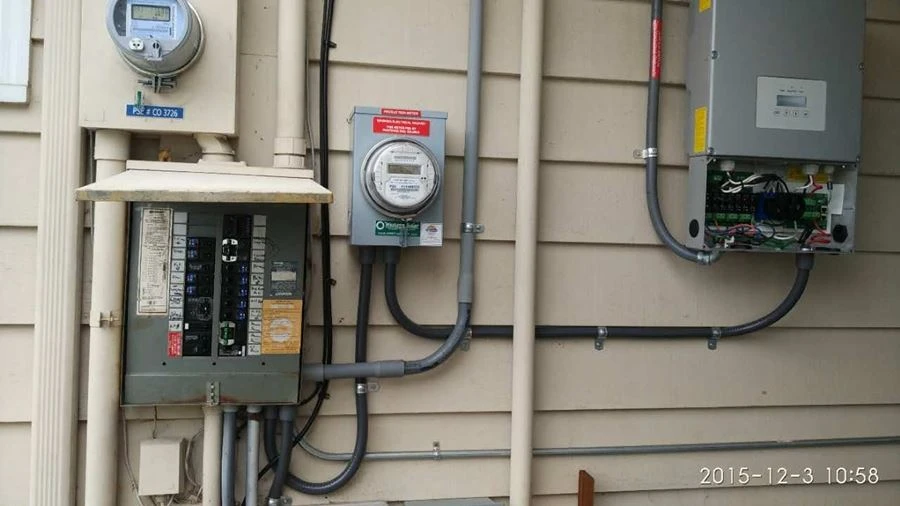

אם אתה מחבר את המונה למהפך, עיין בדיאגרמת החיבור.

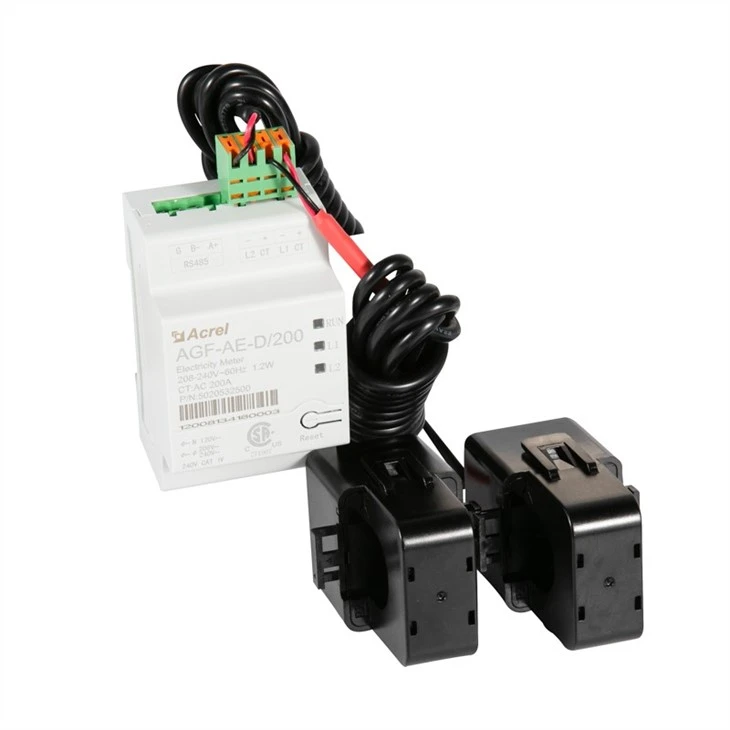

השנאי הנוכחי ארוז יחד עם המונה.
