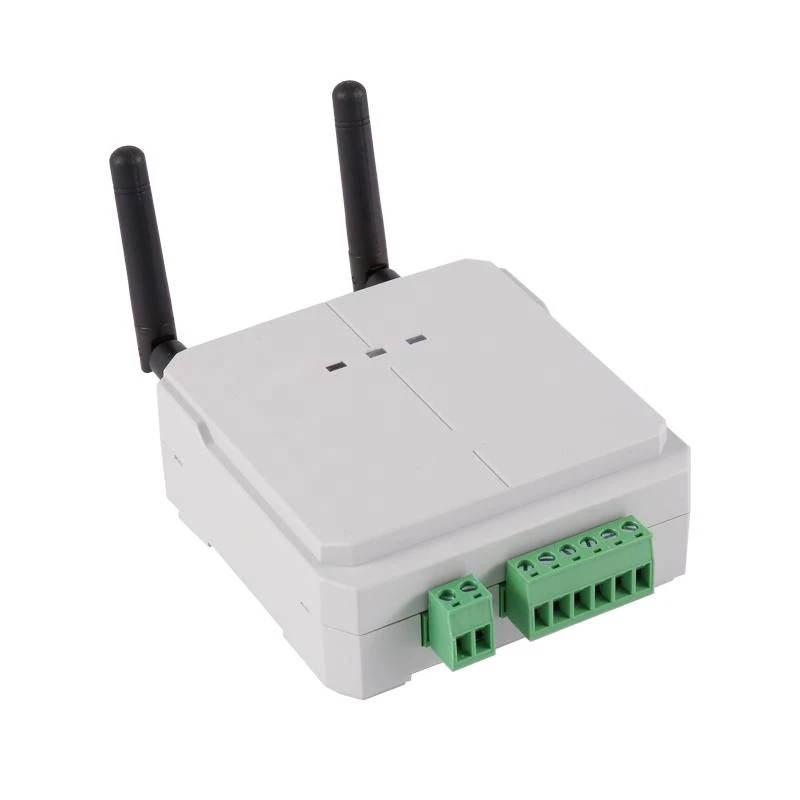

מאמץ חיישן טמפרטורה אלחוטית

שידור אלחוטי, 470 מגה-הרץ;
מרחק אלחוטי, חיישן מקלט 150 מ '(בשטח פתוח), מרחק ממסר 1 ק"מ (בשטח פתוח);
240 נקודות;
ספק כוח, AC/DC100 ~ 256V;
פלט ממסר, 2 פלט פסיבי, קיבולת 5A / AC250V,5A / DC30V;
RS485(MODBUS-RTU)

תיאור

כח	AC/DC100 ~ 265V ≤6VA ≤8VA
צריכת חשמל	≤2W
נקודות	≤240 נקודות
רזולוציה	0.1°C
טווח הטמפרטורה	-50°C ~+125°C
דיוק	±1°C
תדר אלחוטי	470 מטר
מרחק	חיישן משדר 150 מטר (פתוח), מהדרים במרחק של קילומטר אחד (פתוח)
יציאת תקשורת	RS485
פרוטוקול	מודבוס-RTU
באוד(bps)	2400、4800、9600、19200
פלט ממסר	2 יציאות פסיביות, 5 קיבולת A/AC250V,5A/DC30V
סביבת עבודה	טמפרטורה:-20 °C ~+55 °C (55 °F), לחות≤95%

מוצרים קשורים

מתאם נתונים ATC600-C

●מדידת טמפרטורת אלחוט;

●מדידת 240 נקודות;

●1 RS485 תקשורת טורית, מודבוס-RTU;

●2 ממסרי אזעקה;

●ספק כוח מותאם ל-AC/DC 220V, AC/DC110V

●התקנת מסילת דין

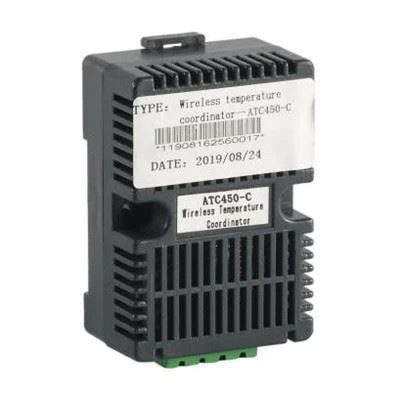

ATC450-C

●מדידת טמפרטורת אלחוט;

●מדידה של 60 נקודות;

●1 RS485 תקשורת טורית, מודבוס-RTU;

●ספק הכוח מסתגל ל- DC24V.

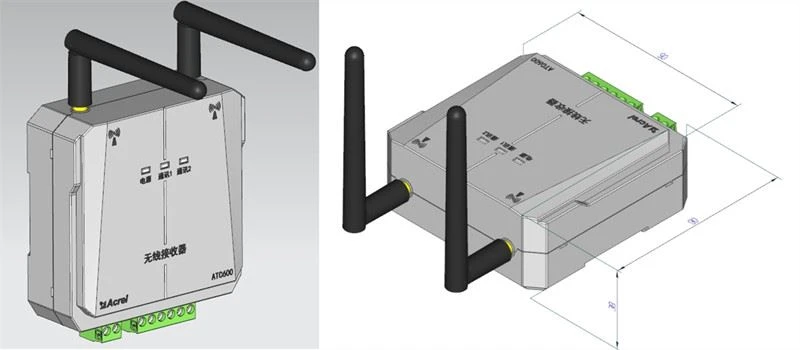

מראה

$47S_TFXM$COXV)S`{YSK)AG$

ממד

90*90*39 מ"מ (L*W*H)

בלוק מסוף מדידת טמפרטורה אלחוטית ATC600. 1、2 הם מסופי הספק,3、4 הם פלט DO1,5、6 הם פלט DO2, 7、8 הוא מסוף A ו- B של ממשק RS485.

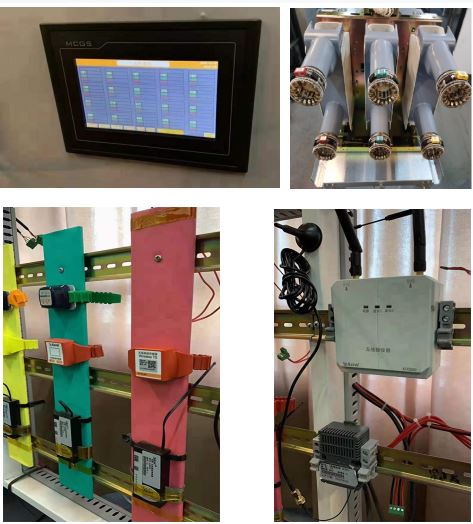

התקנה

3HOZ@8GYP(@O528}9B~3{1B

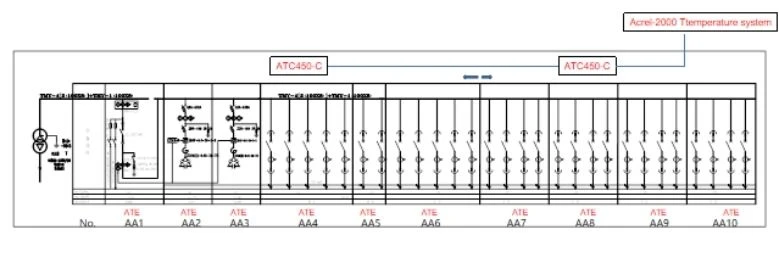

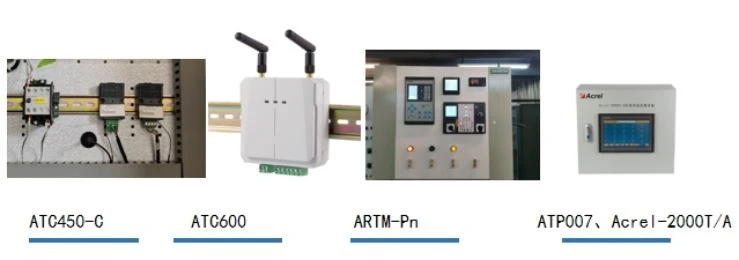

פתרון טיפוסי

UZ%13}]OO}5AB9RX(N196PQ

התקן מדידת הטמפרטורה המקוון של סדרת ARTM מורכב מחיישן מדידת טמפרטורה אלחוטי ומסוף קבלה/תצוגה. ניתן להעלות את כל נתוני הטמפרטורה למערכת מדידת הטמפרטורה האלחוטית כדי לממש את הניטור המקיף של המגעים החשמליים בתהליך הטרנספורמציה וההפצה.
