תֵאוּר

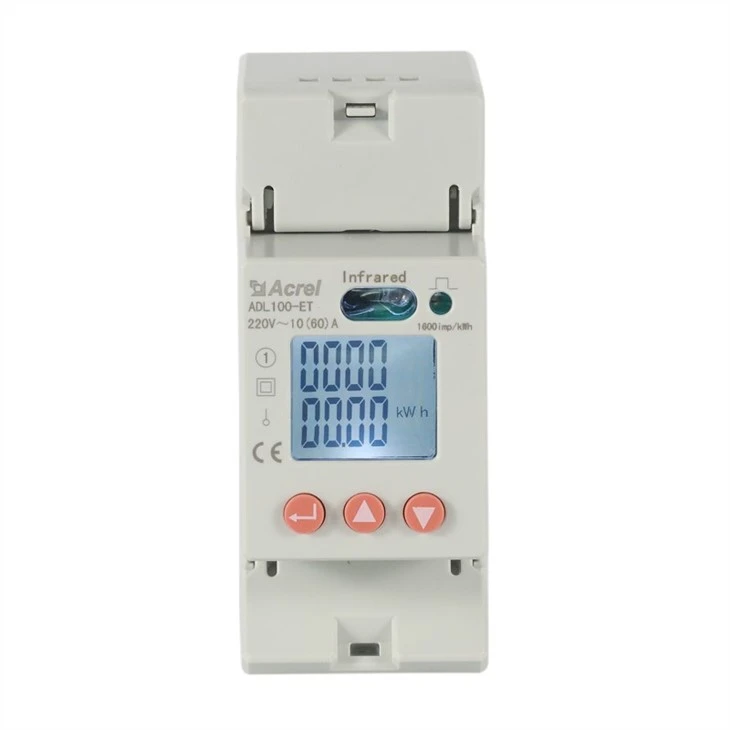

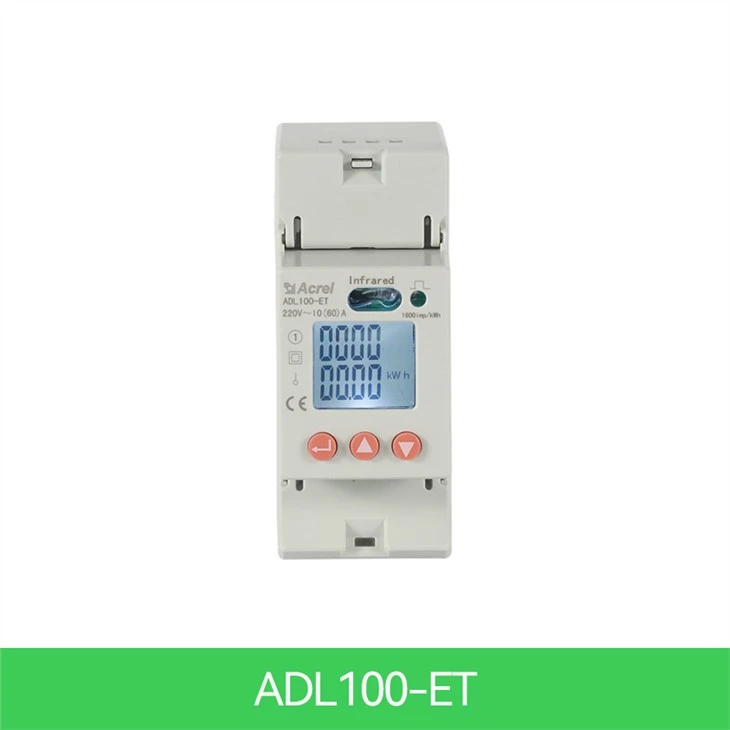

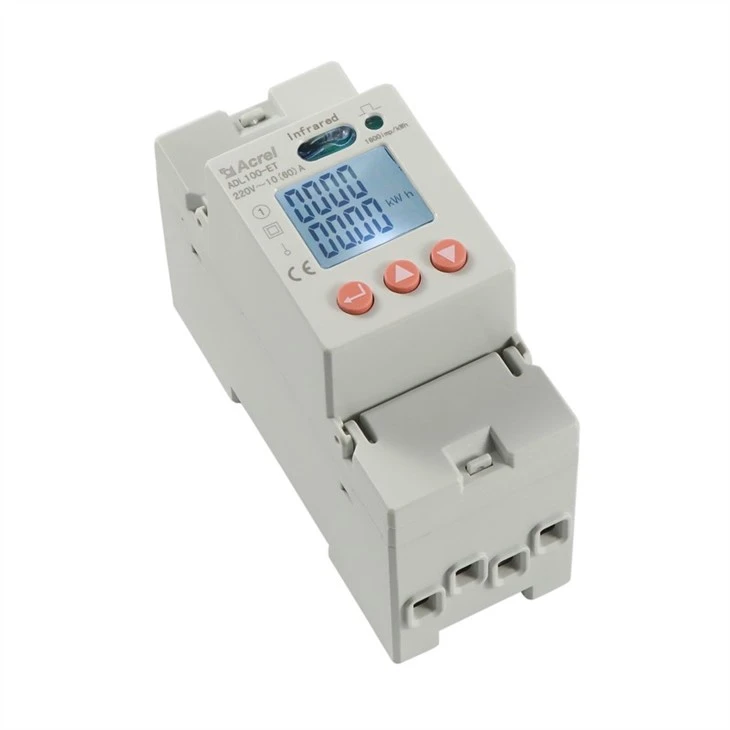

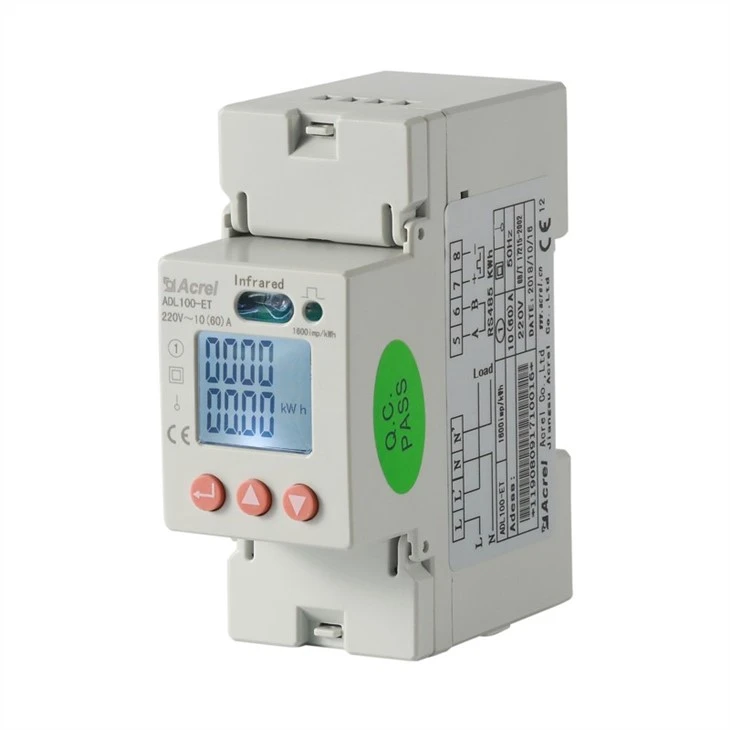

מד חשמלי ADL100 חד פאזי מיועד למדידת אנרגיה אקטיבית חד פאזית במערכות מתח נמוך, במקביל הוא יכול למדוד את הפרמטרים החשמליים כמו מתח, זרם, הספק וכו'. יש גם RS485 ניתן לבחור. למד כוח זה יש את היתרונות של נפח קטן יותר, דיוק גבוה, EMC טוב, התקנה קלה וכו', כל המונים עומדים בדרישות הטכניות הקשורות של מדי כוח אלקטרוניים בתקני IEC62053-21,IEC62053-22.

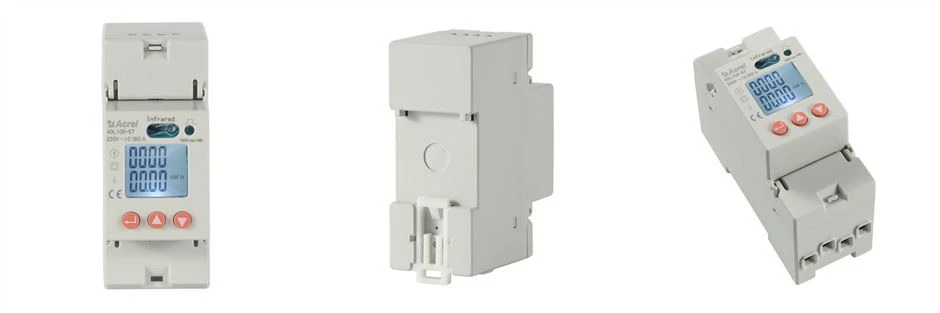

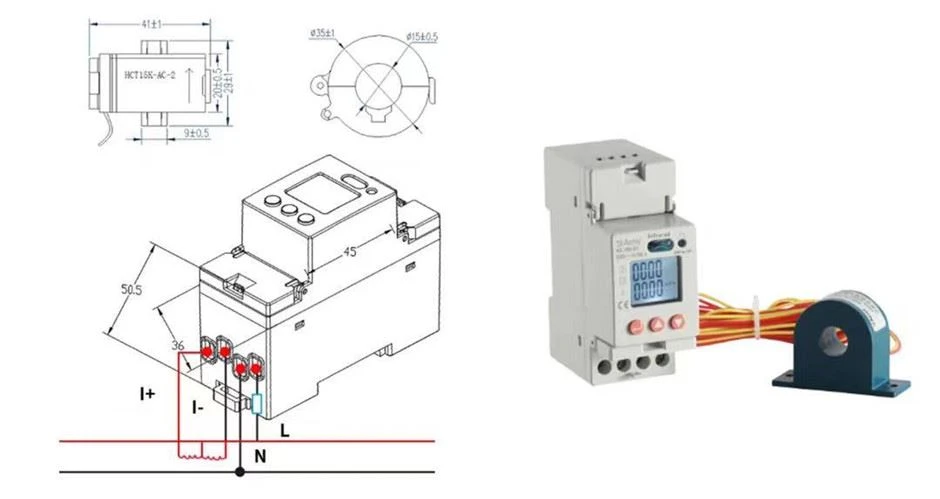

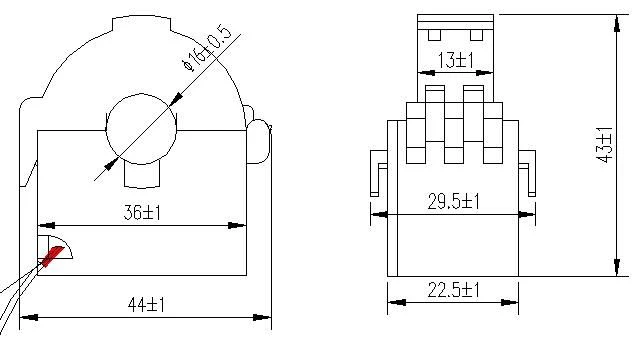

הוֹפָעָה

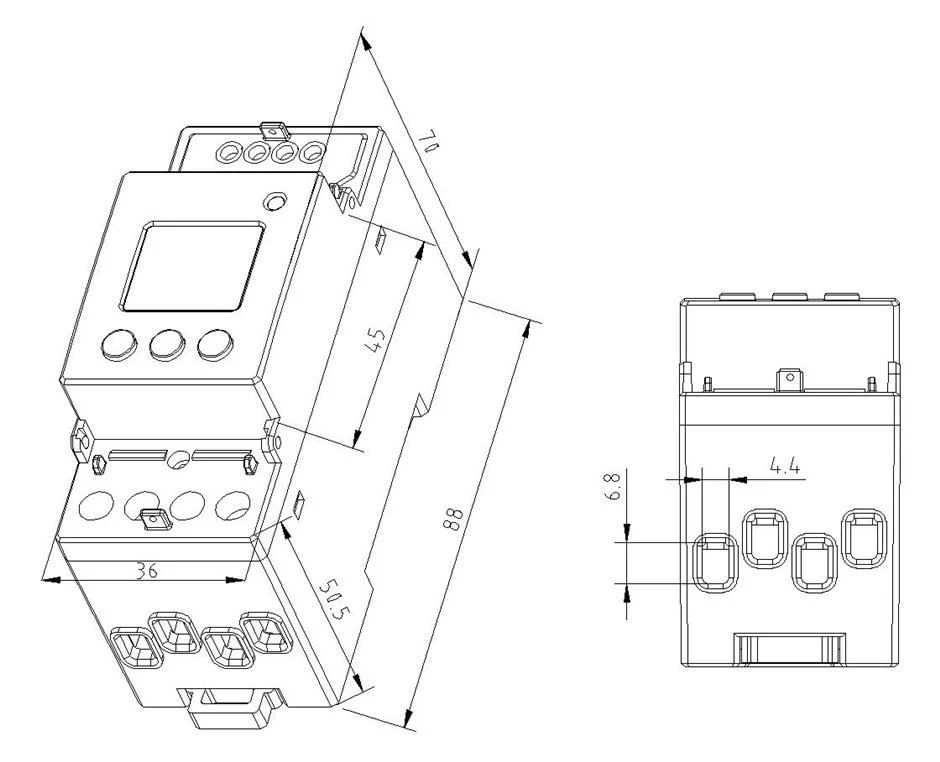

1.1

פָּרָמֶטֶר

מתח כניסה	מתח התייחסות	AC 220V
	תדירות התייחסות	50 הרץ
	צריכת חשמל	<10VA
זרם קלט	זרם בסיסי	10A
	זרם מקסימלי	60A
	זרם מתחיל	4‰Ib
	צְרִיכָה	<4VA (Maximum current)
ביצועי מדידה	דיוק של מדידה	כיתה 1
ביצועי מדידה	טווח מדידה	000000.00~99999999kWh
דיוק שעון		שגיאה קטנה או שווה ל-0.5s/d
דופק פעיל	רוחב דופק	80±20ms
דופק פעיל	דופק קבוע	1600imp/kWh, LED

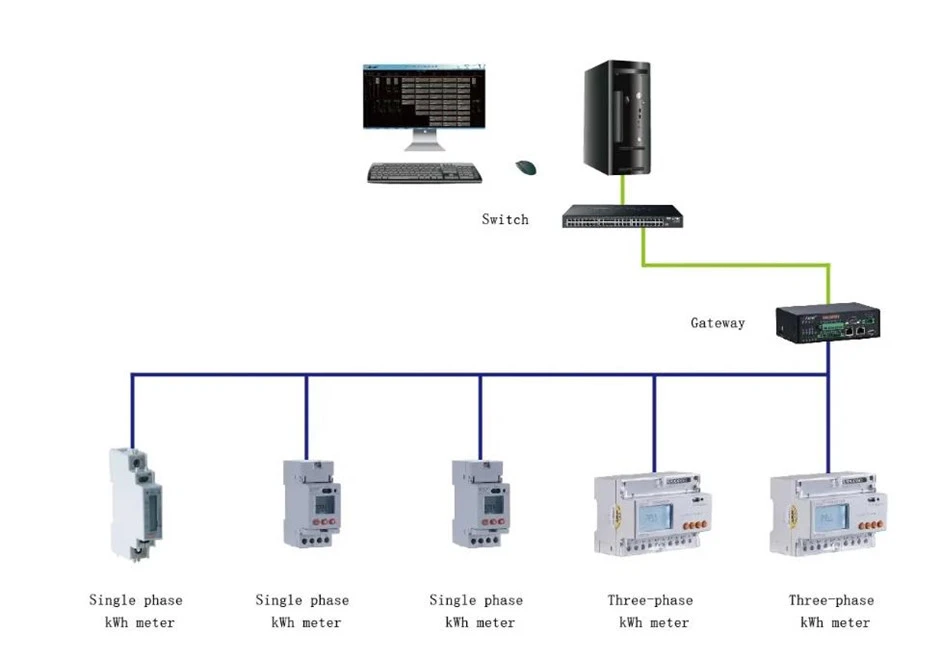

תִקשׁוֹרֶת	מִמְשָׁק	RS485(A+,B-)
	מצב חיבור	מוליכי זוג מעוותים מסוככים
	פּרוֹטוֹקוֹל	MODBUS-RTU

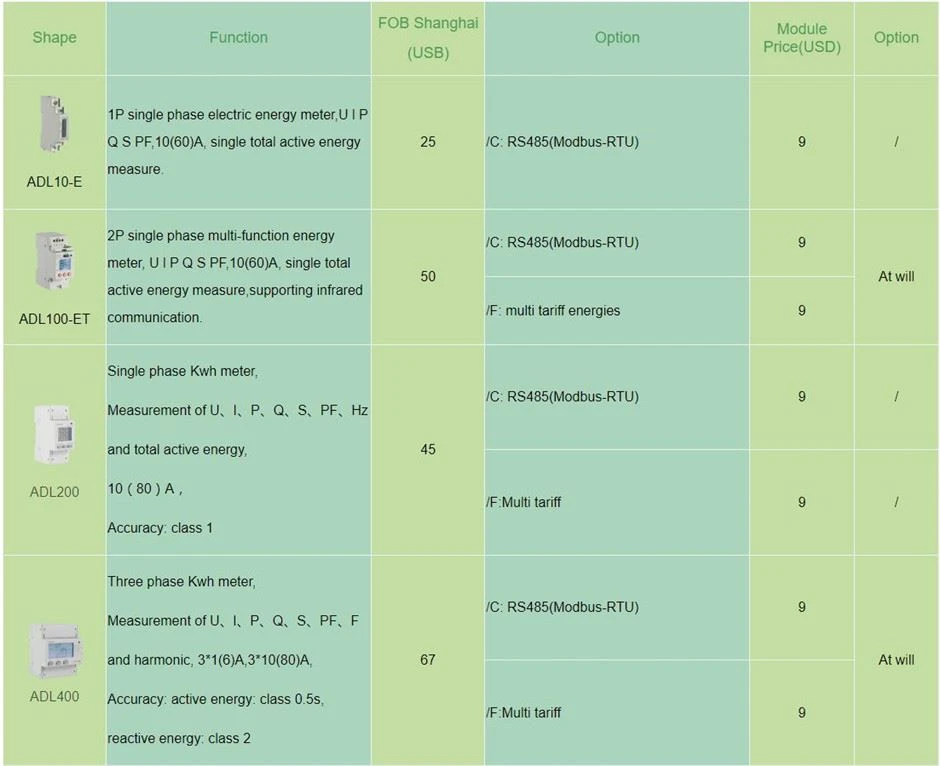

פוּנקצִיָה

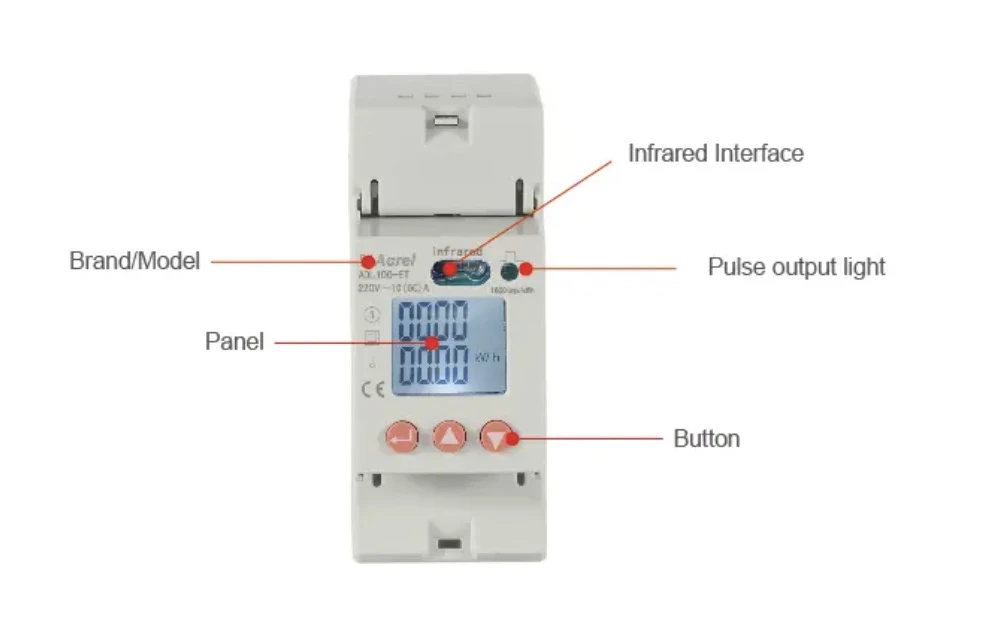

intro

פוּנקצִיָה	תיאור פונקציה	פונקציה לספק
מדידת קוט"ש	קוט"ש פעיל חד פאזי (חיובי ושלילי)	■

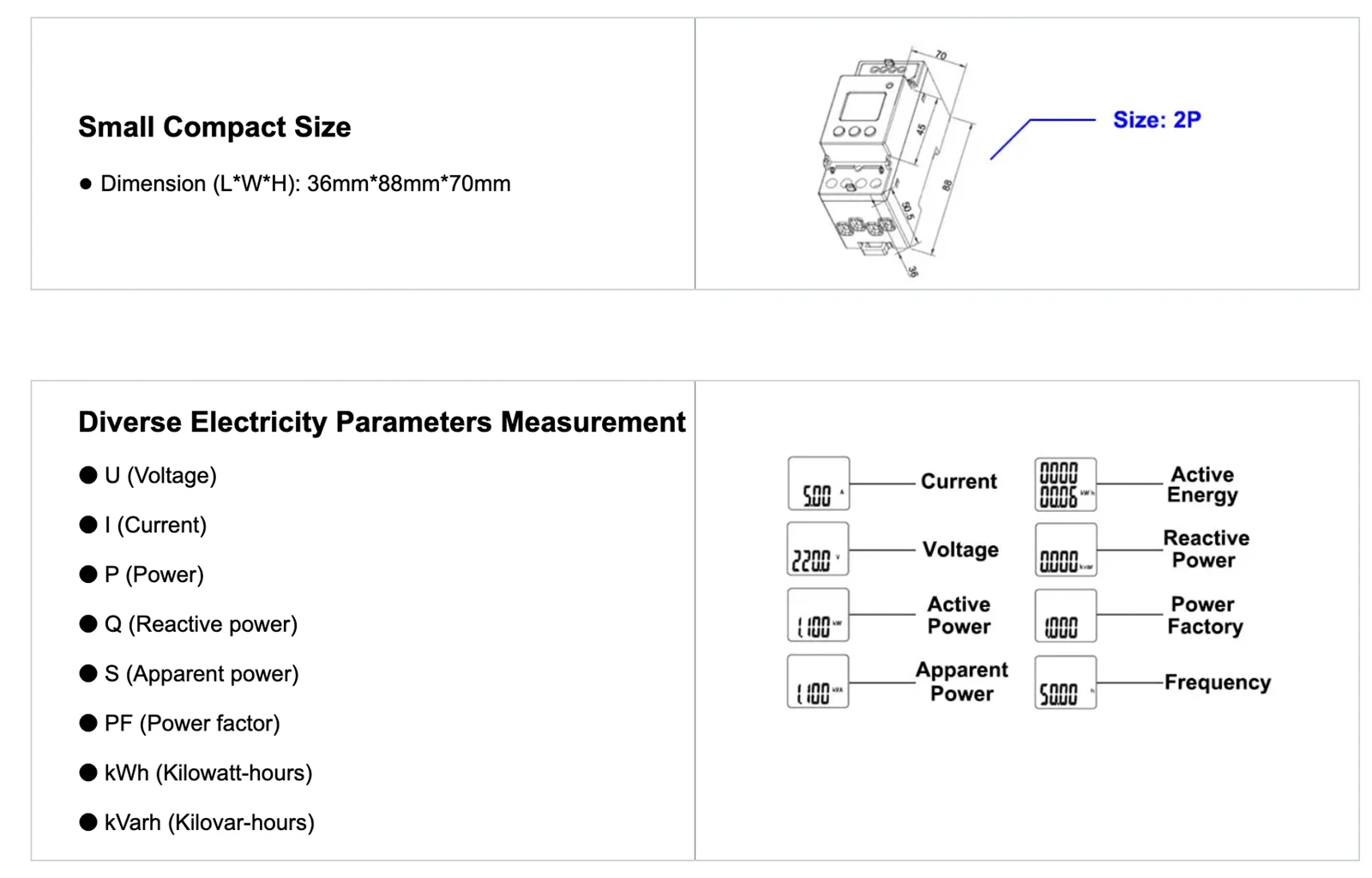

מדידת פרמטרים חשמליים	מתח, זרם, כוח פעיל, כוח תגובתי, כוח לכאורה, גורם כוח ותדר	■
תצוגת LCD	LCD מקטע 8 ביטים	■
תכנות מפתח	3 מפתחות להגדרת פרמטרים כמו קוד, כתובת, קצב העברת נתונים, ריבוי תעריפים ופרוטוקול תקשורת	■
פלט דופק	פלט דופק אנרגיה פעיל	■

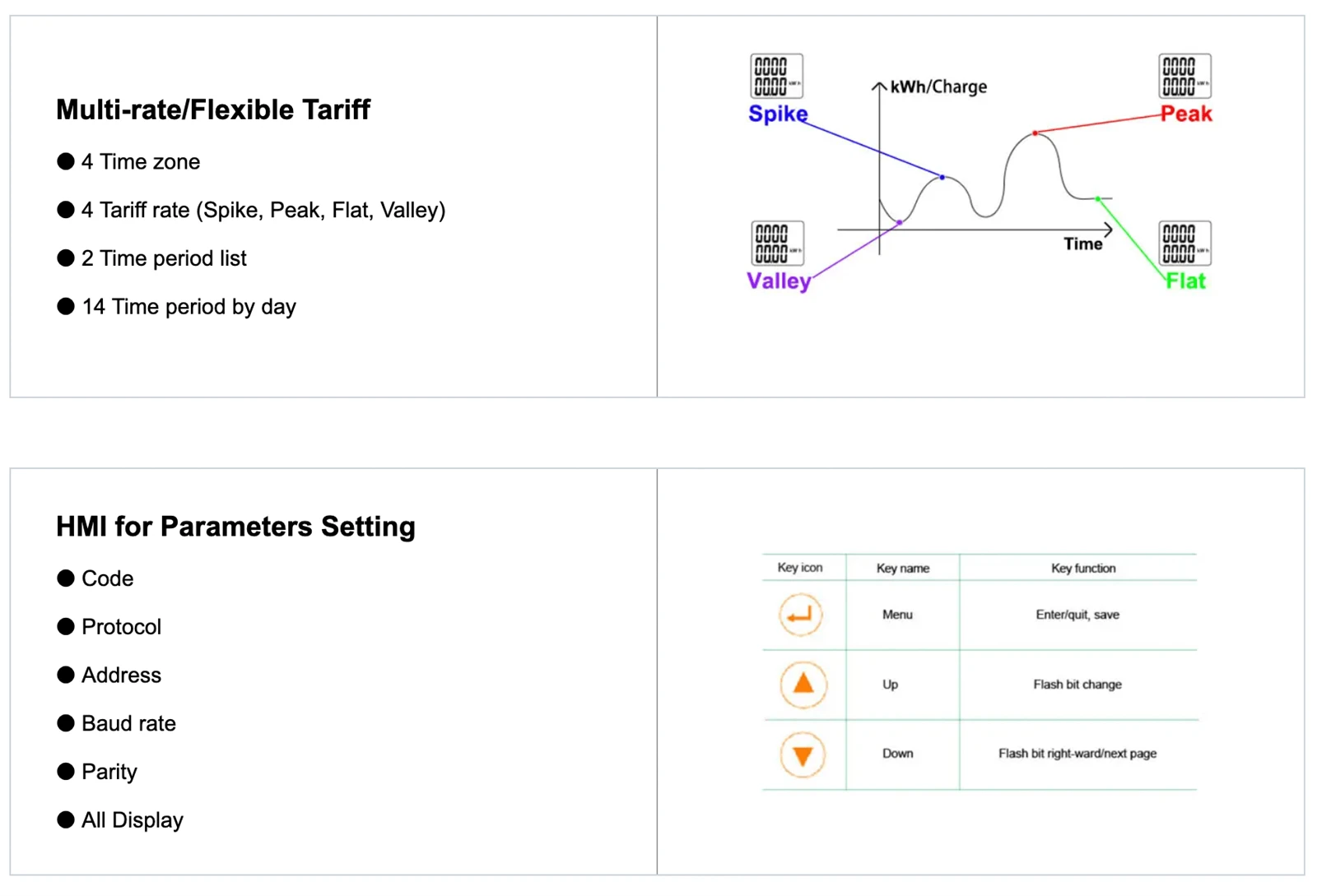

רב תעריפים	התאם 4 אזורי זמן, 2 רשימות מרווחי זמן, 14 מרווחי זמן לפי יום ו-4 תעריפי תעריפים	□F
תִקשׁוֹרֶת	ממשק תקשורת: RS485, פרוטוקול תקשורת: MODBUS-RTU	□C
תִקשׁוֹרֶת	תקשורת אינפרא אדום	■
