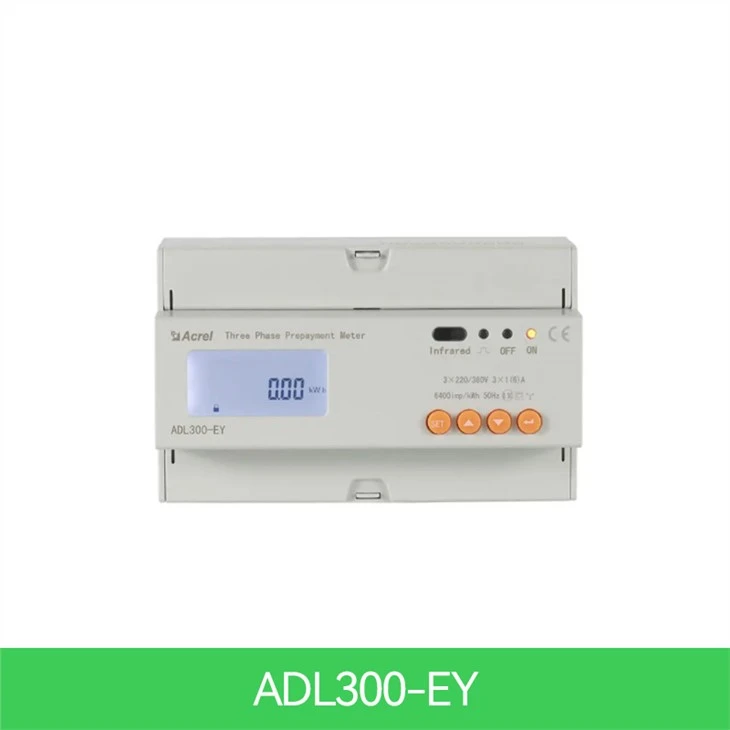

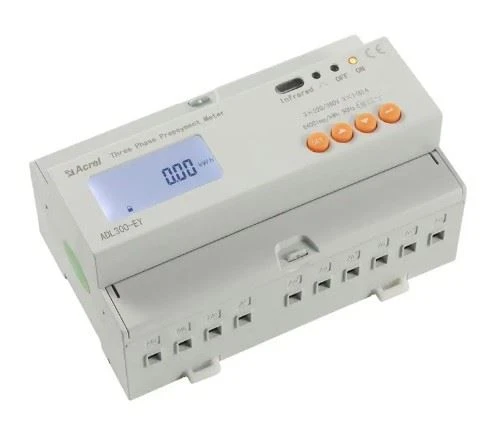

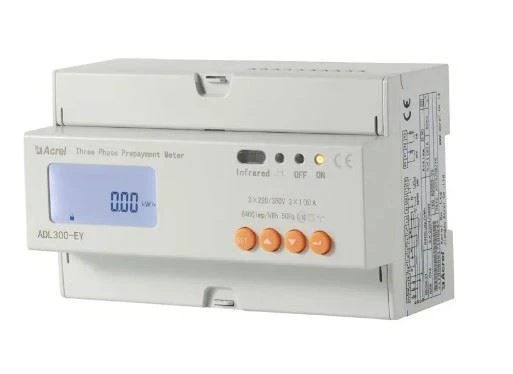

מד אנרגיה בתשלום מראש תלת פאזי

● מדידה: קוט"ש תלת פאזי (Class 0.5s), kVarh, כוח פעיל, כוח תגובתי, זרם, מתח וכו '
● מתח מדורג: 3x380 ~ 456V AC ו 45 ~ 65Hz (כניסת אות מתח שימש גם כספק כוח של מטר)
● זרם מדורג: 3x10(80)AC (חיבור ישיר); 3x1(6)AC (מחובר באמצעות CTs)
● תקשורת: RS485 (MODBUS-RTU); אינפרא אדום
● שליטה אוטומטית: ממסר החזקה מוכלל לבקרת הפעלה
● תעריף רב-תכליתי ורב-תכליתי: 4 תעריפי תעריף (ספייק, שיא, עמק ומחיר יחידת קוט"ש שטוחה)
● דגם: ADL300-EY

תיאור

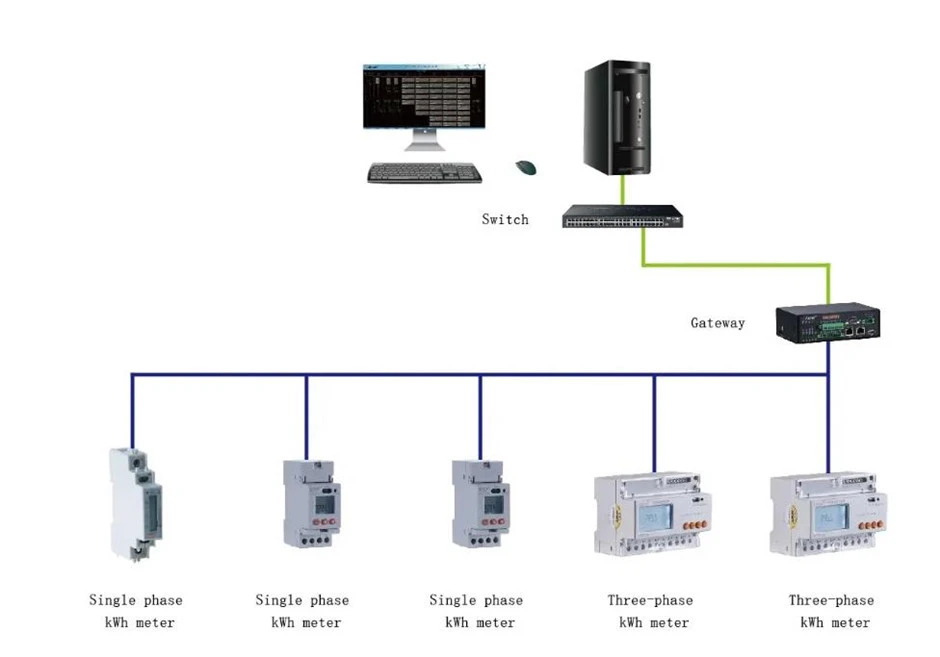

נכון לעכשיו Acrel יש שלושה מדי אנרגיה בתשלום מראש, ADL100-EY שלב אחד מראש מונים עם בקרת מבוא, ADL300-EY תלת פאזי מראש מונים עם שליטה מקדימה, ו ADF400L מראש אנרגיה מונים, הם נמצאים בשימוש נרחב לחישוב האנרגיה הפעילה חד-פאזית ושלושה פאזיים בהתאמה בתדר של 50 הרץ. למונה יש פונקציות של תשלום מראש, בקרת עומס ותקשורת RS485 וכו '. בתוך מטרים יש הפסקת החזקה קטנה כדי לממש את הזרם לסירוגין. עם פלטפורמת EMS של Acrel IoT יכולה לממש שליטה מרחוק בחשמל. מונים אלה עומדים בדרישות הטכניות הנלוות של מדי הספק אלקטרוניים בתקני IEC62053-21, IEC62053-22.

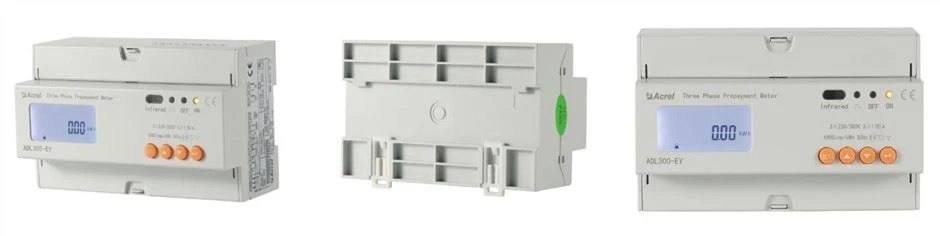

מראה

פרמטרים

פרמטר טכני		ADL300-EY
מתח	מתח ייחוס	3×220/380V
	הפניה תדירות	50 הרץ
	צריכה	<4va(each>
הנוכחי	זרם קלט	1(6)A,10(80)A
	מתחיל זרם	התחבר ישירות: 0.004 Ib, התחבר באמצעות CT: 0.002In
	צריכה	<4va (maximum="">
מדידה ביצועים	דיוק של מדידה	מחזור 0.5
דיוק שעון		שגיאה ≤0.5s/d
דופק פעיל	רוחב דופק	80 אלפיות השנייה±20ms
דופק פעיל	קבוע דופק	6400imp/קוט"ש,400 imp/kWh
Communicati on	ממשק	RS485(A+、B-)
	מצב חיבור	מוליכי זוגות מעוותים מסוככים
	פרוטוקול	מודבוס-RTU

פונקציה

שם פונקציה	תיאור פונקציה		פונקציה לספק
	ADL300-EY	ADL100-EY
מדידת קוט"ש	סה"כ קוט"ש פעיל (חיובי ושלילי בסך הכל)		■
מדידת חשמל פרמטרים	U、I 、P、Q、S、PF、F		■
מצב ששולם מראש	באמצעות טעינה מראש של תקשורת RS485, הצפנת נתונים		■
לשלוט	ממסר תת-אחזקה מובנה בקיבולת גבוהה להשגת טען פקד תכבה		■
צג LCD	צג LCD של מקטע 8 סיביות		■
תקשורת	ממשק תקשורת: RS485, תקשורת פרוטוקול: MODBUS-RTU		■
תעריף מרובה	4 תעריפי תעריף, מרווח זמן של 14 זמן ביום		□F
