תיאור
עם מערכת Prepaid, Acrel ADL100-EY חד פאזי מדי אנרגיה בתשלום מראש עם הפסקה פנימית למימוש בקרת מבוא. דין-ריל מתקין, מחיר זול. מד אנרגיה בתשלום מראש זה כולל פונקציות של תשלום מראש, בקרת עומס ותקשורת RS485 וכו '. עם Acrel EMS פלטפורמת IoT יכולה לשלוט מרחוק על המונים או דמי ההפקדה מרחוק או להשתמש בכרטיס RF/IC כדי לממש את הפונקציה המקומית בתשלום מראש. עמוד בדרישות הטכניות הקשורות של מד כוח אלקטרוני בתקנים IEC62053-21, IEC62053-22.

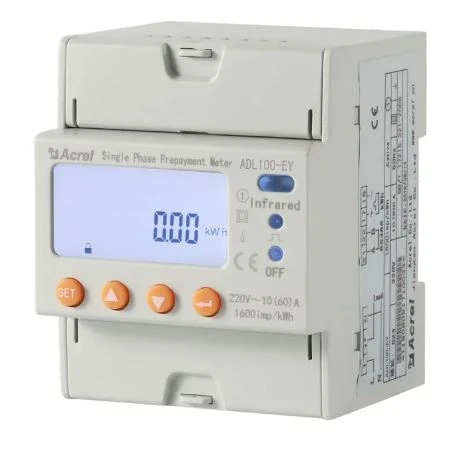

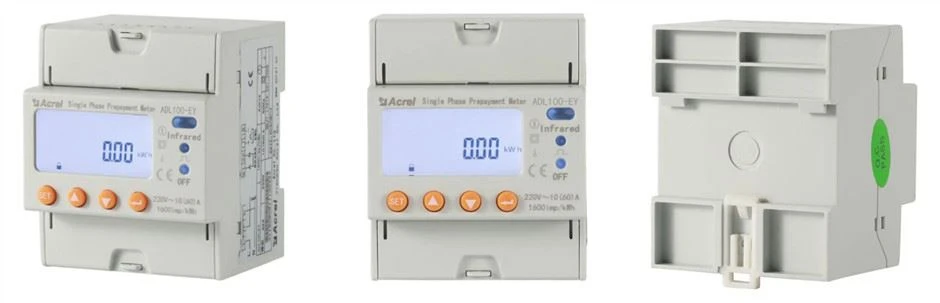

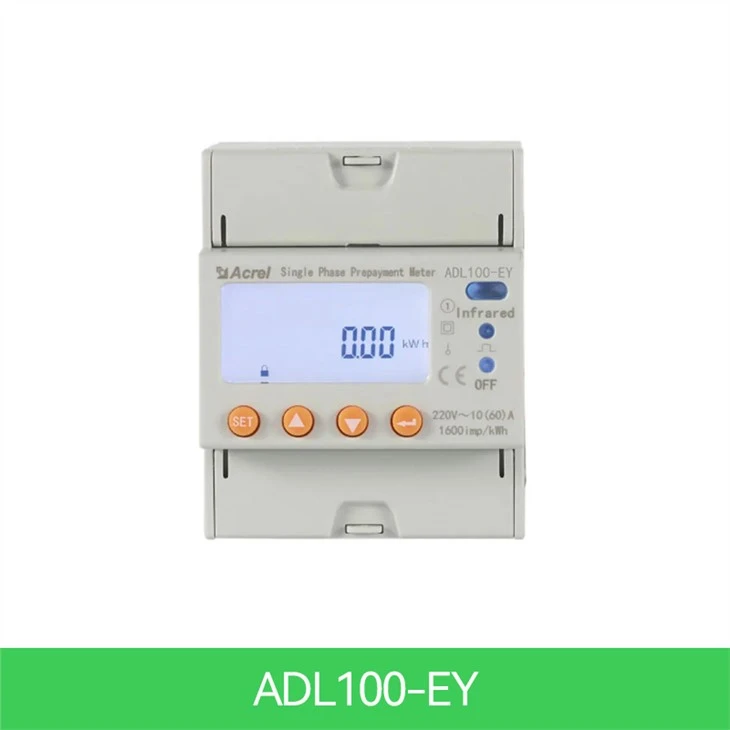

מראה חיצוני
פרמטרים
פרמטר טכני | ADL100-EY | |
מתח | מתח התייחסות | 220V |
התייחסות תדירות | 50 הרץ | |
צְרִיכָה | & lt;4VA(כל שלב) | |
נוֹכְחִי | זרם קלט | 10(60)A |
זרם מתחיל | התחבר ישירות: 0.004 Ib, התחבר באמצעות CT: 0.002In | |
צְרִיכָה | & lt;4VA (זרם מקסימלי) | |
מדידה ביצועים | דיוק של מדידה | כיתה 1 |
דיוק שעון | שגיאה ≤0.5 שניות/ד | |
דופק פעיל | רוחב דופק | 80ms±20ms |
דופק קבוע | 1600imp/kWh | |
תקשורת | מִמְשָׁק | RS485(A+、B-) |
מצב חיבור | מוליכי זוג מעוותים מסוככים | |
נוהל | MODBUS-RTU | |
פוּנקצִיָה
שם הפונקציה | תיאור פונקציה | פוּנקצִיָה לְסַפֵּק | |
ADL300-EY | ADL100-EY | ||
מדידת קוט"ש | סך קוט"ש פעיל (חיובי ושלילי בסך הכל) | ■ | |
מדידה של חשמל פרמטרים | U、I 、P、Q、S、PF、F | ■ | |
מצב בתשלום מראש | באמצעות תקשורת RS485 טעינה בתשלום מראש, הצפנת נתונים | ■ | |
לִשְׁלוֹט | ממסר אחיזה משנה מובנה בקיבולת גבוהה להשגה בקרת עומס על-כיבוי | ■ | |
תצוגת אל סי די | תצוגת LCD של 8 סיביות | ■ | |
תִקשׁוֹרֶת | ממשק תקשורת: RS485, תקשורת פרוטוקול: MODBUS-RTU | ■ | |
רב תעריפים | 4 תעריפי תעריפים, 14 מרווחי זמן ביום | □F | |
（■： פירושו סטנדרטי; □： פירושו אופציונלי）
הערה:ניתן להשיג את הפונקציה במצב תשלום מראש רק עם המערכת בתשלום מראש שתוכננה על ידי Acrel Co,.Ltd.
ממדים
ADL100-EY
תִיוּל
ADL100-EY
פונקציית עזר

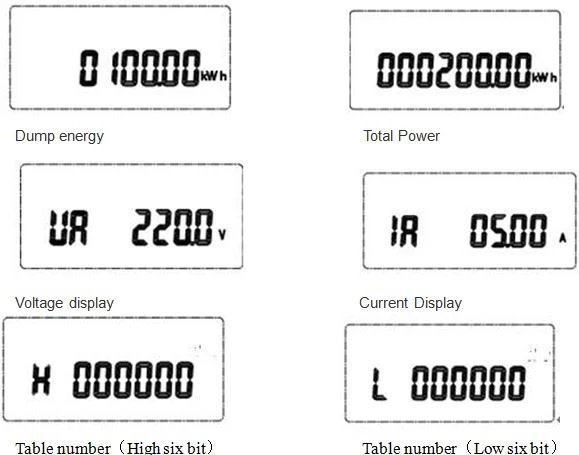

הצגת דוגמאות

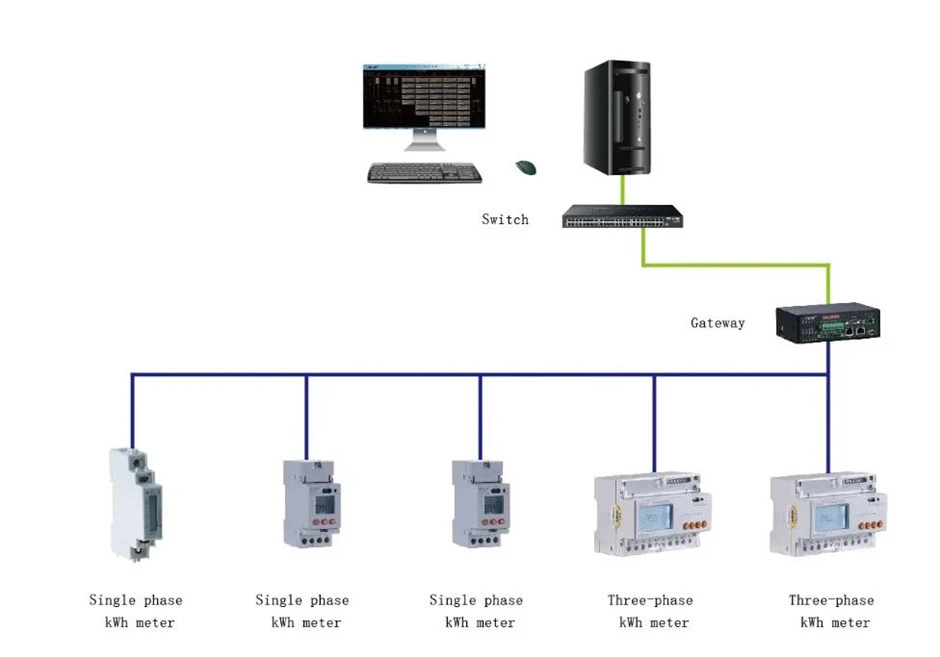

תרחיש יישום

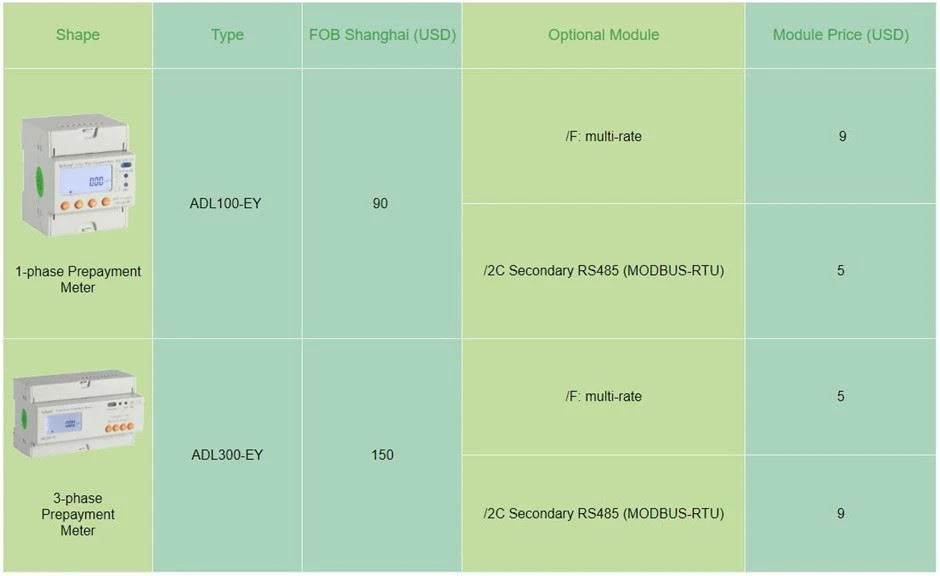

ציטוט
